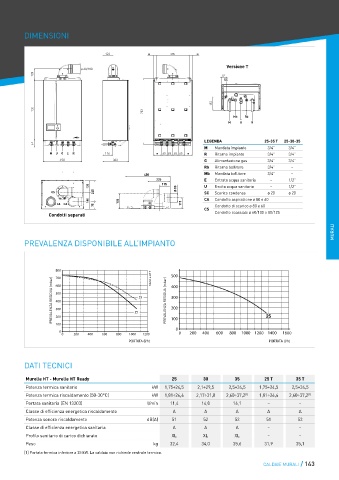

Page 143 - SIME - LISTINO 2024
P. 143
DIMENSIONI
122 385
Versione T
ø 60/100
128 52
SC
157
702
753
Mb Rb
M G R
450
61 225 LEGENDA 25-35 T 25-30-35
115 M Mandata impianto 3/4" 3/4”
M U G E R Ø 80 116 = 65 65 65 65 = R Ritorno impianto 3/4" 3/4”
450 302 G Alimentazione gas 3/4" 3/4”
155 115 Rb Ritorno bollitore 3/4" –
450 Mb Mandata bollitore 3/4" –
225 E Entrata acqua sanitaria – 1/2”
120 115 U Uscita acqua sanitaria – 1/2”
CS 225 Ø 80 SC Scarico condensa ø 20 ø 20
180 155 CA Condotto aspirazione ø 80 e 60
CA CA 75 115 Condotto di scarico ø 80 e 60
CS
Condotti separati Condotto coassiale ø 60/100 e 80/125
120
CS 225 MURALI
PREVALENZA DISPONIBILE ALL’IMPIANTO 180 75
CA
CA
PREVALENZA RESIDUA (mbar) PREVALENZA RESIDUA (mbar)
PREVALENZA RESIDUA (mbar)
800 Murelle HT T 500 800 Murelle HT T
700
700
PREVALENZA RESIDUA (mbar) 600 25 35 PREVALENZA RESIDUA (mbar) 400 600 25 35
500
500
300
400
400
200
300
300
200
100 100 200 25
100
0
0 0 2 0 0 0 0 0 6 0 0 800 1000 1200 1400 1600
0 200 400 600 800 1000 1200 4 0 200 400 600 800 1000 1200
PORTATA (l/h)
PORTATA (l/h) PORTATA (l/h)
DATI TECNICI
Murelle HT - Murelle HT Ready 25 30 35 25 T 35 T
Potenza termica sanitario kW 1,75÷24,5 2,1÷29,5 2,5÷34,5 1,75÷24,5 2,5÷34,5
Potenza termica riscaldamento (50-30°C) kW 1,81÷26,4 2,17÷31,8 2,60÷37,2 [1] 1,81÷26,4 2,60÷37,2 [1]
Portata sanitaria (EN 13203) l/min 11,4 14,0 16,1 – –
Classe di efficienza energetica riscaldamento A A A A A
Potenza sonora riscaldamento dB(A) 51 52 53 51 53
Classe di efficienza energetica sanitaria A A A – –
Profilo sanitario di carico dichiarato XL XL XL – –
Peso kg 32,4 34,0 35,6 31,9 35,1
[1] Portata termica inferiore a 35 kW. La caldaia non richiede centrale termica.
CALDAIE MURALI / 143
