P. 198

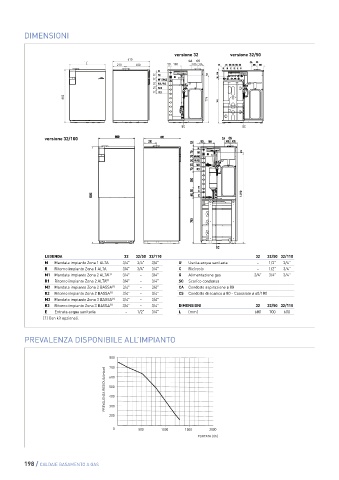

DIMENSIONI
versione 32 versione 32/50
610
600 L 50 180 CA CS
210 400 105 105
70 R M G
70 M1/M2
70 R1/R2
70 M3
70 R3
880 776
SC S SC
versione 32/100
1490
LEGENDA 32 32/50 32/110 32 32/50 32/110
M Mandata impianto Zona 1 ALTA 3/4" 3/4” 3/4” U Uscita acqua sanitaria – 1/2” 3/4”
R Ritorno impianto Zona 1 ALTA 3/4" 3/4” 3/4” C Ricircolo – 1/2” 3/4”
M1 Mandata impianto Zona 2 ALTA [1] 3/4" – 3/4” G Alimentazione gas 3/4” 3/4” 3/4”
R1 Ritorno impianto Zona 2 ALTA [1] 3/4" – 3/4” SC Scarico condensa
M2 Mandata impianto Zona 2 BASSA [1] 3/4" – 3/4” CA Condotto aspirazione ø 80
R2 Ritorno impianto Zona 2 BASSA [1] 3/4” – 3/4” CS Condotto di scarico ø 80 - Coassiale ø 60/100
M3 Mandata impianto Zona 3 BASSA [1] 3/4” – 3/4”
R3 Ritorno impianto Zona 3 BASSA [1] 3/4” – 3/4” DIMENSIONI 32 32/50 32/110
E Entrata acqua sanitaria – 1/2” 3/4” L (mm) 600 700 600
[1] Con kit opzionali.
PREVALENZA DISPONIBILE ALL’IMPIANTO
800
700
PREVALENZA RESIDUA (mbar) 600
500
400
300
200
0 500 1000 1500 2000
PORTATA (l/h)
Portata PREVALENZA
RESIDUA
(l/h) (mbar)
198 / CALDAIE BASAMENTO A GAS 0 753
300 691
600 591
900 414
1200 217
1300 146
