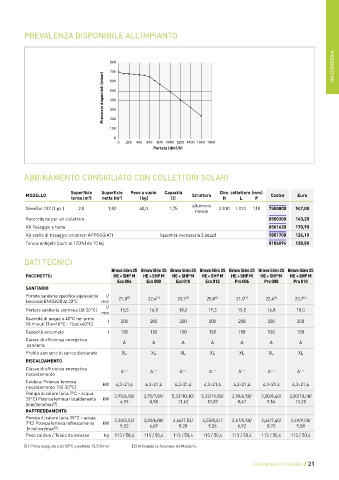

Page 21 - SIME - LISTINO 2024
P. 21
PREVALENZA DISPONIBILE ALL’IMPIANTO
MULTIENERGIA
800
700
Pressioni disponibili (mbar) 500
600
400
300
200
100
0
0 200 400 600 800 1000 1200 1400 1600 1800
Portata (dm 3 /h)
ABBINAMENTO CONSIGLIATO CON COLLETTORI SOLARI
Superficie Superficie Peso a vuoto Capacità Dim. collettore (mm)
MODELLO Struttura Codice Euro
lorda (m ) netta (m ) (kg) (l) H L P
2
2
alluminio
SimeSol 182 (1 pz.) 2,0 1,82 40,0 1,75 2.010 1.010 110 7500800 947,00
navale
Raccorderia per un collettore 8500300 143,20
Kit fissaggio a falda 8501630 170,90
Kit staffe di fissaggio collettori APPOGGIATI (quantità necessaria 2 pezzi) 5801700 126,10
Tanica antigelo (puro al 100%) da 10 kg 8106094 138,80
DATI TECNICI
Brava Slim 25 Brava Slim 25 Brava Slim 25 Brava Slim 25 Brava Slim 25 Brava Slim 25 Brava Slim 25
PACCHETTO: HE + SHP M HE + SHP M HE + SHP M HE + SHP M HE + SHP M HE + SHP M HE + SHP M
Eco 006 Eco 008 Eco 010 Eco 012 Pro 006 Pro 008 Pro 010
SANITARIO
Portata sanitaria specifica equivalente l/ 21,0 [1] 22,4 [1] 23,7 [1] 25,0 [1] 21,0 [1] 22,4 [1] 23,7 [1]
(secondo EN13203) Δt 30°C min
l/
Portata sanitaria continua (Δt 30°C) 15,5 16,8 18,0 19,3 15,5 16,8 18,0
min
Quantità di acqua a 40°C nei primi l 200 200 200 200 200 200 200
10 minuti (Tin=10°C - Tboll=60°C)
Capacità accumulo l 150 150 150 150 150 150 150
Classe di efficienza energetica A A A A A A A
sanitaria
Profilo sanitario di carico dichiarato XL XL XL XL XL XL XL
RISCALDAMENTO
Classe di efficienza energetica A +++ A +++ A +++ A +++ A +++ A +++ A +++
riscaldamento
Caldaia: Potenza termica
riscaldamento (50-30°C) kW 4,3÷21,4 4,3÷21,4 4,3÷21,4 4,3÷21,4 4,3÷21,4 4,3÷21,4 4,3÷21,4
Pompa di calore (aria 7°C - acqua 3,95/6,08/ 3,95/7,81/ 5,33/10,10/ 5,33/11,80/ 2,98/6,50/ 3,00/8,40/ 3,00/10,00/
35°C) Potenza termica riscaldamento kW 6,99 8,98 11,62 13,57 8,47 9,56 11,20
[2]
(min/nom/max )
RAFFREDDAMENTO
Pompa di calore (aria 35°C - acqua 3,20/5,02/ 3,80/6,08/ 4,66/7,53/ 4,55/8,51/ 2,67/5,50/ 2,64/7,40/ 2,69/9,00/
7°C) Potenza termica raffrescamento kW 5,52 6,69 8,28 9,36 6,92 8,72 9,58
(min/nom/max )
[2]
Peso caldaia / Telaio da incasso kg 113 / 50,4 113 / 50,4 113 / 50,4 113 / 50,4 113 / 50,4 113 / 50,4 113 / 50,4
[1] Prova eseguita a ∆t 50°C e portata 15,5 l/min. [2] Attivando la funzione Hz Massimi.
SISTEMI MULTIENERGIA / 21
