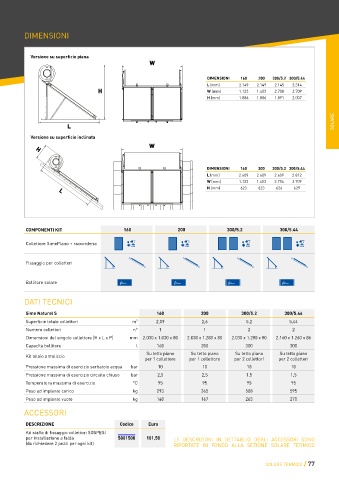

Page 77 - SIME - LISTINO 2024
P. 77
DIMENSIONI
Versione su superficie piana
W
DIMENSIONI 160 200 300/5.2 300/5.44
L (mm) 2.149 2.149 2.145 2.314
H W (mm) 1.123 1.403 2.708 2.709
H (mm) 1.886 1.886 1.891 2.007
SOLARE
L
Versione su superficie inclinata
W
H
DIMENSIONI 160 200 300/5.2 300/5.44
L (mm) 2.609 2.609 2.609 2.812
W (mm) 1.123 1.403 2.704 2.709
H (mm) 623 623 626 629
L
COMPONENTI KIT 160 200 300/5.2 300/5.44
Collettore SimePlano + raccorderia
Fissaggio per collettori
Bollitore solare
DATI TECNICI
Sime Natural S 160 200 300/5.2 300/5.44
Superficie totale collettori m 2 2,09 2,6 5,2 5,44
Numero collettori n° 1 1 2 2
Dimensioni del singolo collettore (H x L x P) mm 2.030 x 1.030 x 80 2.030 x 1.280 x 80 2.030 x 1.280 x 80 2.160 x 1.260 x 86
Capacità bollitore l 160 200 300 300
Su tetto piano Su tetto piano Su tetto piano Su tetto piano
Kit telaio a traliccio per 1 collettore per 1 collettore per 2 collettori per 2 collettori
Pressione massima di esercizio serbatoio acqua bar 10 10 10 10
Pressione massima di esercizio circuito chiuso bar 2,5 2,5 1,5 1,5
Temperatura massima di esercizio °C 95 95 95 95
Peso ad impianto carico kg 293 365 588 595
Peso ad impianto vuoto kg 140 167 263 270
ACCESSORI
DESCRIZIONE Codice Euro
Kit staffa di fissaggio collettori SOSPESI
per installazione a falda 5801500 101,50 LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO
(da richiedere 2 pezzi per ogni kit) RIPORTATE IN FONDO ALLA SEZIONE SOLARE TERMICO
SOLARE TERMICO / 77
