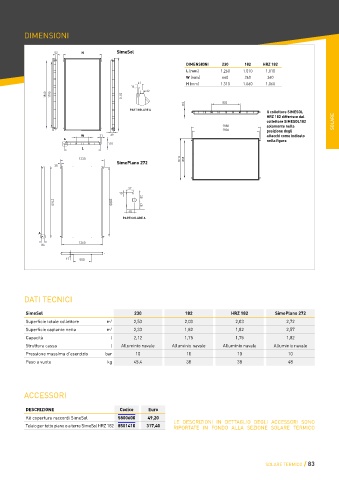

Page 83 - SIME - LISTINO 2024
P. 83
DIMENSIONI
H
52 1310 SimeSol
DIMENSIONI 230 182 HRZ 182
L (mm) 1.260 1.010 1.010
W (mm) 660 360 360
41 H (mm) 1.310 1.060 1.060
14
ø 22
1860 1790 2010
PARTICOLARE A
Il collettore SIMESOL
HRZ 182 differisce dal
collettore SIMESOL182 SOLARE
solamente nella
posizione degli
660 31 69 attacchi come indicato
W
A nella figura
110
1260
L
1330
SimePlano 272
35
37
10 38
2080
2160
40 48
PARTICOLARE A
A
86 1260
17 550
DATI TECNICI
SimeSol 230 182 HRZ 182 SimePlano 272
Superficie totale collettore m 2 2,53 2,03 2,03 2,72
Superficie captante netta m 2 2,33 1,82 1,82 2,57
Capacità l 2,12 1,75 1,75 1,82
Struttura cassa l Alluminio navale Alluminio navale Alluminio navale Alluminio navale
Pressione massima d’esercizio bar 10 10 10 10
Peso a vuoto kg 45,4 38 38 48
ACCESSORI
DESCRIZIONE Codice Euro
Kit copertura raccordi SimeSol 5800600 49,20 LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO
Telaio per tetto piano o a terra SimeSol HRZ 182 8501410 317,40 RIPORTATE IN FONDO ALLA SEZIONE SOLARE TERMICO
SOLARE TERMICO / 83
