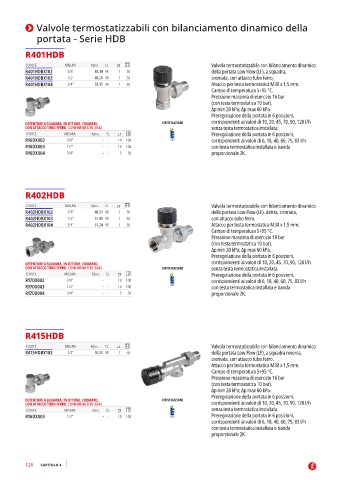

Page 130 - GIACOMINI - 2024
P. 130
Valvole termostatizzabili con bilanciamento dinamico della
portata - Serie HDB
R401HDB
CODICE MISURA €/pcs. CL Valvola termostatizzabile con bilanciamento dinamico
R401HDBX102 3/8” 42,14 VR 1 50 della portata Low Flow (LF), a squadra, cromata,
R401HDBX103 1/2” 46,26 VR 1 50 con attacco tubo ferro.
R401HDBX104 3/4” 55,15 VR 1 30 Attacco per testa termostatica M30 x 1,5 mm.
Campo di temperatura 5÷95 °C.
Pressione massima di esercizio 16 bar
CERTIFICAZIONI
(con testa termostatica 10 bar).
Δp min 20 kPa; Δp max 60 kPa.
Preregolazione della portata in 6 posizioni,
028
corrispondenti ai valori di 10, 20, 45, 70, 90, 120 l/h
senza testa termostatica installata.
Preregolazione della portata in 6 posizioni,
corrispondenti ai valori di 6, 18, 40, 60, 75, 83 l/h
con testa termostatica installata e banda
proporzionale 2K.
INFO
Detentore a squadra corrispondente: R14TG.
R402HDB
CODICE MISURA €/pcs. CL Valvola termostatizzabile con bilanciamento dinamico
R402HDBX102 3/8” 46,92 VR 1 50 della portata Low Flow (LF), diritta, cromata,
R402HDBX103 1/2” 51,40 VR 1 50 con attacco tubo ferro.
R402HDBX104 3/4” 61,24 VR 1 30 Attacco per testa termostatica M30 x 1,5 mm.
Campo di temperatura 5÷95 °C.
Pressione massima di esercizio 16 bar
CERTIFICAZIONI
(con testa termostatica 10 bar).
Δp min 20 kPa; Δp max 60 kPa.
028 Preregolazione della portata in 6 posizioni,
corrispondenti ai valori di 10, 20, 45, 70, 90, 120 l/h
senza testa termostatica installata.
Preregolazione della portata in 6 posizioni,
corrispondenti ai valori di 6, 18, 40, 60, 75, 83 l/h
con testa termostatica installata e banda
proporzionale 2K.
INFO
Detentore diritto corrispondente: R15TG.
R415HDB
CODICE MISURA €/pcs. CL Valvola termostatizzabile con bilanciamento dinamico
R415HDBX103 1/2” 50,30 VR 1 50 della portata Low Flow (LF), a squadra reversa,
cromata, con attacco tubo ferro.
Attacco per testa termostatica M30 x 1,5 mm.
CERTIFICAZIONI
Campo di temperatura 5÷95 °C.
Pressione massima di esercizio 16 bar
028 (con testa termostatica 10 bar).
Δp min 20 kPa; Δp max 60 kPa.
Preregolazione della portata in 6 posizioni,
corrispondenti ai valori di 10, 20, 45, 70, 90, 120 l/h
senza testa termostatica installata.
Preregolazione della portata in 6 posizioni,
corrispondenti ai valori di 6, 18, 40, 60, 75, 83 l/h
con testa termostatica installata e banda
proporzionale 2K.
INFO
Detentore a squadra corrispondente: R14TG
128 CAPITOLO 4
