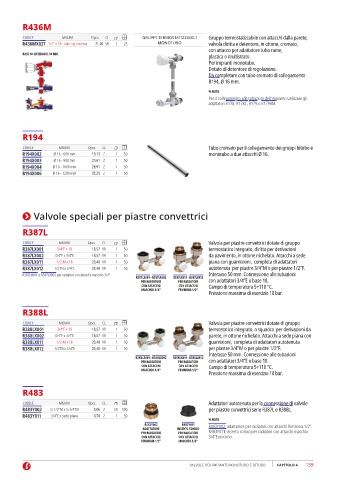

Page 141 - GIACOMINI - LISTINO 2024

R436M

CODICE MISURA €/pcs. CL GRUPPI TERMOSTATIZZABILI Gruppo termostatizzabile con attacchi dalla parete,
R436MX037 1/2” x 18 - valv. sq. reversa 71,20 VR 1 25 MONOTUBO valvola diritta e detentore, in ottone, cromato,
con attacco per adattatore tubo rame,
BASE 18: INTERASSE 50 MM. plastica o multistrato.
Per impianti monotubo.
Dotato di detentore di regolazione.
Da completare con tubo cromato di collegamento
R194, Ø 16 mm.

 NOTA
Per il collegamento alle tubazioni dell’impianto utilizzare gli
adattatori R178, R178C, R179 o R179AM.

R194

CODICE MISURA €/pcs. CL Tubo cromato per il collegamento dei gruppi bitubo e
R194X002 Ø 16 - 600 mm 19,13 Z 1 50 monotubo a due attacchi Ø 16.
R194X003 Ø 16 - 900 mm 25,61 Z 1 50
R194X004 Ø 16 - 1000 mm 28,91 Z 1 50
R194X006 Ø 16 - 1200 mm 37,25 Z 1 50

 Valvole speciali per piastre convettrici

R387L

CODICE MISURA €/pcs. CL Valvola per piastre convettrici dotate di gruppo
R387LX001 3/4”F x 18 18,57 VR 1 50 termostatico integrato, diritta per derivazioni
R387LX002 3/4”F x 3/4”E 18,57 VR 1 50 da pavimento, in ottone nichelato. Attacchi a sede
R387LX011 1/2”M x 18 23,48 VR 1 50 piana con guarnizioni, completa di adattatori
R387LX012 1/2”M x 3/4”E 23,48 VR 1 50 autotenuta per piastre 3/4”M o per piastre 1/2”F.
R387LX001 e R387LX002 per radiatori con attacchi maschio 3/4” Interasse 50 mm. Connessione alle tubazioni
R387LX001 - R387LX002 R387LX011 - R387LX012
PER RADIATORI PER RADIATORI con adattatori 3/4”E o base 18.
CON ATTACCHI CON ATTACCHI Campo di temperatura 5÷110 °C.
MASCHIO 3/4” FEMMINA 1/2”
Pressione massima di esercizio 10 bar.
R388L

CODICE MISURA €/pcs. CL Valvola per piastre convettrici dotate di gruppo
R388LX001 3/4”F x 18 18,57 VR 1 50 termostatico integrato, a squadra per derivazioni da
R388LX002 3/4”F x 3/4”E 18,57 VR 1 50 parete, in ottone nichelato. Attacchi a sede piana con
R388LX011 1/2”M x 18 23,48 VR 1 50 guarnizioni, completa di adattatori autotenuta
R388LX012 1/2”M x 3/4”E 23,48 VR 1 50 per piastre 3/4”M o per piastre 1/2”F.
Interasse 50 mm. Connessione alle tubazioni
R388LX001 - R388LX002 R388LX011 - R388LX012
PER RADIATORI PER RADIATORI con adattatori 3/4”E o base 18.
CON ATTACCHI CON ATTACCHI Campo di temperatura 5÷110 °C.
MASCHIO 3/4” FEMMINA 1/2”
Pressione massima di esercizio 10 bar.

R483

CODICE MISURA €/pcs. CL Adattatori autotenuta per la connessione di valvole
R483Y002 G 1/2”M x G 3/4”M 3,06 Z 50 500 per piastre convettrici serie R387L e R388L.
R483Y011 3/4”E x sede piana 0,78 Z 1 50
 NOTA
R483Y002 R483Y011 R483Y002: adattatore per radiatori con attacchi femmina 1/2”.
ADATTATORE INSERTO CONICO
PER RADIATORI PER RADIATORI R483Y011: inserto conico per radiatori con attacchi maschio
CON ATTACCHI CON ATTACCHI 3/4”Eurocono.
FEMMINA 1/2” MASCHIO 3/4”

VALVOLE PER IMPIANTI MONOTUBO E BITUBO CAPITOLO 4 139
