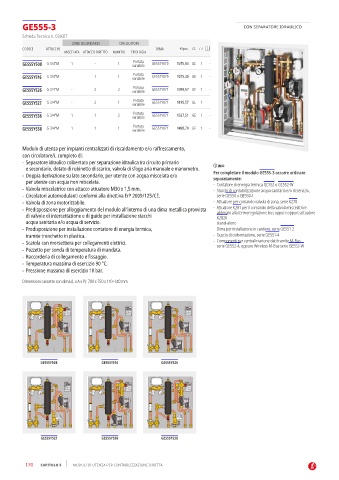

Page 172 - GIACOMINI - LISTINO 2024

GE555-3 CON SEPARATORE IDRAULICO

Scheda Tecnica n. 0393IT
ZONE SECONDARIO CIRCOLATORI
CODICE ATTACCHI DIMA €/pcs. CL
MISCELATA ATTACCO DIRETTO NUMERO TIPOLOGIA
Portata
GE555Y508 G 3/4”M 1 - 1 variabile GE551Y070 1375,84 GE 1 -
Portata
GE555Y516 G 3/4”M - 1 1 variabile GE551Y070 1075,40 GE 1 -
Portata
GE555Y526 G 3/4”M - 2 2 variabile GE551Y071 1369,67 GE 1 -
Portata
GE555Y527 G 3/4”M - 2 1 variabile GE551Y071 1195,57 GE 1 -
Portata
GE555Y536 G 3/4”M 1 1 2 variabile GE551Y071 1537,51 GE 1 -
Portata
GE555Y538 G 3/4”M 1 1 1 variabile GE551Y071 1498,70 GE 1 -

Modulo di utenza per impianti centralizzati di riscaldamento e/o raffrescamento,
con circolatore/i, completo di:
- Separatore idraulico coibentato per separazione idraulica tra circuito primario
e secondario, dotato di rubinetto di scarico, valvola di sfogo aria manuale e manometro. INFO
- Doppia derivazione su lato secondario, per utenze con acqua miscelata e/o Per completare il modulo GE555-3 occorre ordinare
per utenze con acqua non miscelata. separatamente:
- Contatore di energia termica GE552 o GE552-W
- Valvola miscelatrice con attacco attuatore M30 x 1,5 mm. - Stacchi di contabilizzazione acqua sanitaria e/o di servizio,
- Circolatori automodulanti conformi alla direttiva ErP 2009/125/CE. serie GE550 o GE550-1
- Valvola di zona motorizzabile. - Attuatore per comando valvola di zona, serie K270
- Predisposizione per alloggiamento del modulo all’interno di una dima metallica provvista - Attuatore K281 per il comando della valvola miscelatrice
abbinato alla termoregolazione bus oppure oppure attuatore
di valvole di intercettazione e di guide per installazione stacchi K282K
acqua sanitaria e/o acqua di servizio. stand-alone
- Predisposizione per installazione contatore di energia termica, - Dima per installazione in cantiere, serie GE551-2
tramite tronchetto in plastica. - Guscio di coibentazione, serie GE551-4
- Scatola con morsettiera per collegamenti elettrici. - Componenti per centralizzazione dati tramite M-Bus
serie GE552-4, oppure Wireless M-Bus serie GE552-W
- Pozzetto per sonda di temperatura di mandata.
- Raccorderia di collegamento e fissaggio.
- Temperatura massima di esercizio 90 °C.
- Pressione massima di esercizio 10 bar.

Dimensioni cassette con dima (L x A x P): 700 x 750 x 110÷140 mm

GE555Y508 GE555Y516 GE555Y526

GE555Y527 GE555Y536 GE555Y538

170 CAPITOLO 5 MODULI DI UTENZA PER CONTABILIZZAZIONE DIRETTA
