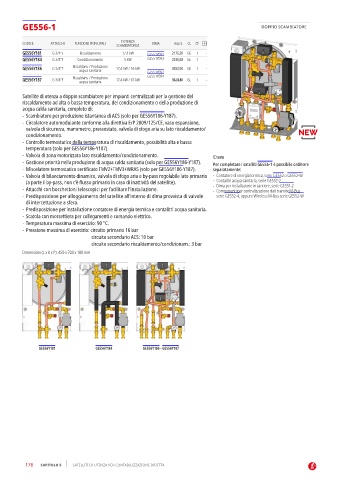

Page 180 - GIACOMINI - LISTINO 2024

GE556-1 DOPPIO SCAMBIATORE

POTENZA
CODICE ATTACCHI FUNZIONI PRINCIPALI DIMA €/pcs. CL
SCAMBIATORE/I
GE556Y181 G 3/4”F Riscaldamento 17,4 kW GE551Y091 2176,20 GE 1 -
GE556Y184 G 3/4”F Condizionamento 5 kW GE551Y093 2236,68 GE 1 -
GE556Y186 G 3/4”F Riscaldam. / Produzione 17,4 kW / 56 kW GE551Y092 3483,00 GE 1 -
acqua sanitaria
GE556Y187 G 3/4”F Riscaldam. / Produzione 17,4 kW / 67 kW GE551Y094 3624,48 GE 1 -
acqua sanitaria
Satellite di utenza a doppio scambiatore per impianti centralizzati per la gestione del
riscaldamento ad alta o bassa temperatura, del condizionamento o della produzione di
acqua calda sanitaria, completo di:
- Scambiatore per produzione istantanea di ACS (solo per GE556Y186-Y187).
- Circolatore automodulante conforme alla direttiva ErP 2009/125/CE, vaso espansione,
valvola di sicurezza, manometro, pressostato, valvola di sfogo aria su lato riscaldamento/
condizionamento.
- Controllo termostatico della temperatura di riscaldamento, possibilità alta e bassa
temperatura (solo per GE556Y186-Y187).
- Valvola di zona motorizzata lato riscaldamento/condizionamento. INFO
- Gestione priorità nella produzione di acqua calda sanitaria (solo per GE556Y186-Y187). Per completare i satelliti GE556-1 è possibile ordinare
- Miscelatore termostatico certificato TMV2+TMV3+WRAS (solo per GE556Y186-Y187). separatamente:
- Valvola di bilanciamento dinamico, valvola di sfogo aria e by-pass regolabile lato primario - Contatore di energia termica, serie GE552 o GE552-W
(a parte il by-pass, non c’è flusso primario in caso di inattività del satellite). - Contalitri acqua sanitaria, serie GE552-2
- Attacchi con bocchettoni telescopici per facilitare l’installazione. - Dima per installazione in cantiere, serie GE551-2
- Componenti per centralizzazione dati tramite M-Bus
- Predisposizione per alloggiamento del satellite all’interno di dima provvista di valvole serie GE552-4, oppure Wireless M-Bus serie GE552-W
di intercettazione a sfera.
- Predisposizione per installazione contatore di energia termica e contalitri acqua sanitaria.
- Scatola con morsettiera per collegamenti e comando elettrico.
- Temperatura massima di esercizio: 90 °C.
- Pressione massima di esercizio: circuito primario 16 bar
circuito secondario ACS: 10 bar
circuito secondario riscaldamento/condizionam.: 3 bar
Dimensioni (L x A x P): 450 x 700 x 180 mm

GE556Y181 GE556Y184 GE556Y186 - GE556Y187

178 CAPITOLO 5 SATELLITI DI UTENZA PER CONTABILIZZAZIONE DIRETTA
