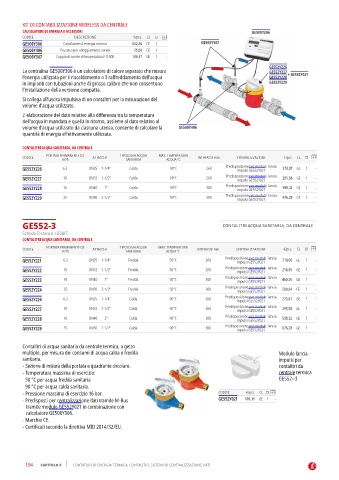

Page 196 - GIACOMINI - LISTINO 2024

KIT DI CONTABILIZZAZIONE WIRELESS DA CENTRALE
CALCOLATORE DI ENERGIA E ACCESSORI GE500Y306
CODICE DESCRIZIONE €/pcs. CL
GE500Y306 Calcolatore di energia termica 642,46 GE 1 - GE500Y307
GE500Y406 Pozzetto per alloggiamento sonda 35,00 GE 1 -
GE500Y307 Coppia di sonde di temperatura PT1000 146,37 GE 1 -
GE552Y226
La centralina GE500Y306 è un calcolatore di calore separato che misura GE552Y227
l’energia utilizzata per il riscaldamento o il raffreddamento dell’acqua GE552Y228 + GE552Y021
in impianti con tubazioni anche di grosso calibro che non consentono GE552Y229
l’installazione della versione compatta.
Si collega all’uscita impulsiva di un contalitri per la misurazione del
volume d’acqua utilizzato.
L’ elaborazione del dato relativo alla differenza tra la temperatura
dell’acqua in mandata e quella in ritorno, assieme al dato relativo al
volume d’acqua utilizzato da ciascuna utenza, consente di calcolare la GE500Y406
quantità di energia effettivamente utilizzata.

CONTALITRI ACQUA SANITARIA, DA CENTRALE
PORTATA PERMANENTE Q3 TIPOLOGIA ACQUA MAX. TEMPERATURA
CODICE ATTACCHI INTERASSE mm CENTRALIZZAZIONE €/pcs. CL
m /h SANITARIA ACQUA °C
3
GE552Y226 6,3 DN25 1-1/4” Calda 90°C 260 Predisposizione per modulo lancia 273,07 GE 1 -
impulsi GE552Y021
GE552Y227 10 DN32 1-1/2” Calda 90°C 260 Predisposizione per modulo lancia 295,58 GE 1 -
impulsi GE552Y021
GE552Y228 16 DN40 2” Calda 90°C 300 Predisposizione per modulo lancia 598,32 GE 1 -
impulsi GE552Y021
GE552Y229 25 DN50 2-1/2” Calda 90°C 300 Predisposizione per modulo lancia 676,28 GE 1 -
impulsi GE552Y021

GE552-3 CONTALITRI ACQUA SANITARIA, DA CENTRALE

Scheda Tecnica n. 0528IT
CONTALITRI ACQUA SANITARIA, DA CENTRALE
PORTATA PERMANENTE Q3 TIPOLOGIA ACQUA MAX. TEMPERATURA
CODICE ATTACCHI INTERASSE mm CENTRALIZZAZIONE €/pcs. CL
m /h SANITARIA ACQUA °C
3
GE552Y221 6,3 DN25 1-1/4” Fredda 50°C 260 Predisposizione per modulo lancia 210,06 GE 1 -
impulsi GE552Y021
GE552Y222 10 DN32 1-1/2” Fredda 50°C 260 Predisposizione per modulo lancia 218,95 GE 1 -
impulsi GE552Y021
GE552Y223 16 DN40 2” Fredda 50°C 300 Predisposizione per modulo lancia 460,25 GE 1 -
impulsi GE552Y021
GE552Y224 25 DN50 2-1/2” Fredda 50°C 300 Predisposizione per modulo lancia 500,94 GE 1 -
impulsi GE552Y021
GE552Y226 6,3 DN25 1-1/4” Calda 90°C 260 Predisposizione per modulo lancia 273,07 GE 1 -
impulsi GE552Y021
GE552Y227 10 DN32 1-1/2” Calda 90°C 260 Predisposizione per modulo lancia 295,58 GE 1 -
impulsi GE552Y021
GE552Y228 16 DN40 2” Calda 90°C 300 Predisposizione per modulo lancia 598,32 GE 1 -
impulsi GE552Y021
GE552Y229 25 DN50 2-1/2” Calda 90°C 300 Predisposizione per modulo lancia 676,28 GE 1 -
impulsi GE552Y021
Contalitri di acqua sanitaria da centrale termica, a getto
multiplo, per misura dei consumi di acqua calda o fredda Modulo lancia
sanitaria. impulsi per
- Sezione di misura della portata e quadrante circolare. contalitri da
- Temperatura massima di esercizio: centrale termica
50 °C per acqua fredda sanitaria GE552-‐3
90 °C per acqua calda sanitaria.
- Pressione massima di esercizio 16 bar. CODICE €/pcs. CL
- Predisposti per centralizzazione dati tramite M-Bus GE552Y021 109,19 GE 1 -
tramite modulo GE552Y021 in combinazione con
calcolatore GE500Y306.
- Marchio CE.
- Certificati secondo la direttiva MID 2014/32/EU.

194 CAPITOLO 5 CONTATORI DI ENERGIA TERMICA, CONTALITRI, SISTEMI DI CENTRALIZZAZIONE DATI
