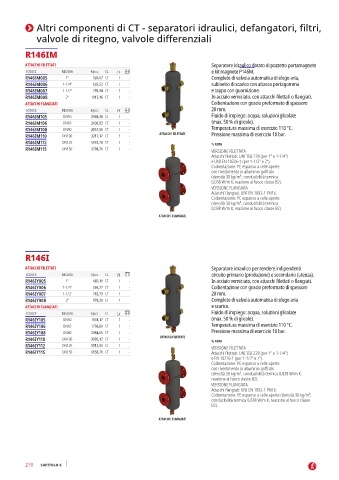

Page 212 - GIACOMINI - LISTINO 2024

 Altri componenti di CT - separatori idraulici, defangatori, filtri,
valvole di ritegno, valvole differenziali

R146IM

ATTACCHI FILETTATI Separatore idraulico dotato di pozzetto portamagnete
CODICE MISURA €/pcs. CL e kit magnete P146M.
R146IM005 1” 520,07 CT 1 - Completo di valvola automatica di sfogo aria,
R146IM006 1-1/4” 602,52 CT 1 - rubinetto di scarico con attacco portagomma
R146IM007 1-1/2” 795,94 CT 1 - e tappo con guarnizione.
R146IM008 2” 1013,16 CT 1 - In acciaio verniciato, con attacchi filettati o flangiati.
ATTACCHI FLANGIATI Coibentazione con guscio preformato di spessore
20 mm.
CODICE MISURA €/pcs. CL
R146IM105 DN50 2368,38 CT 1 - Fluido di impiego: acqua, soluzioni glicolate
R146IM106 DN65 2436,83 CT 1 - (max. 50 % di glicole).
R146IM108 DN80 2957,06 CT 1 - Temperatura massima di esercizio 110 °C.
R146IM110 DN100 3217,17 CT 1 - ATTACCHI FILETTATI Pressione massima di esercizio 10 bar.
R146IM112 DN125 5133,78 CT 1 -  NOTA
R146IM115 DN150 5708,76 CT 1 - VERSIONE FILETTATA
Attacchi filettati: UNI ISO 228 (per 1” e 1-1/4”)
e UNI EN 10226-1 (per 1-1/2” e 2”).
Coibentazione: PE espanso a celle aperte
con rivestimento in alluminio goffrato
(densità 30 kg/m³, conducibilità termica
0,038 W/m K, reazione al fuoco classe B2).
VERSIONE FLANGIATA
Attacchi flangiati: UNI EN 1092-1 PN16.
Coibentazione: PE espanso a celle aperte
(densità 30 kg/m³, conducibilità termica
0,038 W/m K, reazione al fuoco classe B2).
ATTACCHI FLANGIATI

R146I

ATTACCHI FILETTATI Separatore idraulico per rendere indipendenti
CODICE MISURA €/pcs. CL circuito primario (produzione) e secondario (utenza).
R146IY005 1” 485,11 CT 1 - In acciaio verniciato, con attacchi filettati o flangiati.
R146IY006 1-1/4” 566,77 CT 1 - Coibentazione con guscio preformato di spessore
R146IY007 1-1/2” 762,73 CT 1 - 20 mm.
R146IY008 2” 978,29 CT 1 - Completo di valvola automatica di sfogo aria
ATTACCHI FLANGIATI e scarico.
CODICE MISURA €/pcs. CL Fluido di impiego: acqua, soluzioni glicolate
R146IY105 DN50 1674,17 CT 1 - (max. 50 % di glicole).
R146IY106 DN65 1738,89 CT 1 - Temperatura massima di esercizio 110 °C.
R146IY108 DN80 2384,65 CT 1 - Pressione massima di esercizio 10 bar.
R146IY110 DN100 3095,17 CT 1 - ATTACCO FILETTATI  NOTA
R146IY112 DN125 5512,93 CT 1 - VERSIONE FILETTATA
R146IY115 DN150 6158,71 CT 1 - Attacchi filettati: UNI ISO 228 (per 1” e 1-1/4”)
e EN 10226-1 (per 1-1/2” e 2”).
Coibentazione: PE espanso a celle aperte
con rivestimento in alluminio goffrato
(densità 30 kg/m³, conducibilità termica 0,038 W/m K,
reazione al fuoco classe B2).
VERSIONE FLANGIATA
Attacchi flangiati: UNI EN 1092-1 PN16.
Coibentazione: PE espanso a celle aperte (densità 30 kg/m³,
conducibilità termica 0,038 W/m K, reazione al fuoco classe
B2).

ATTACCHI FLANGIATI

210 CAPITOLO 6
