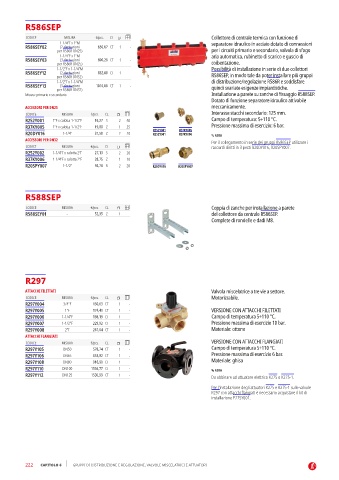

Page 224 - GIACOMINI - LISTINO 2024

R586SEP

CODICE MISURA €/pcs. CL Collettore di centrale termica con funzione di
1-1/4”F x 1”M separatore idraulico in acciaio dotato di connessioni
R586SEY02 (2 derivazioni 650,67 CT 1 -
per R586R DN25) per i circuiti primario e secondario, valvola di sfogo
1-1/4”F x 1”M aria automatica, rubinetto di scarico e guscio di
R586SEY03 (3 derivazioni 800,26 CT 1 -
per R586R DN25) coibentazione.
1-1/2”F x 1-1/4”M Possibilità di installazione in serie di due collettori
R586SEY12 (2 derivazioni 832,00 CT 1 - R586SEP, in modo tale da poter installare più gruppi
per R586R DN32)
1-1/2”F x 1-1/4”M di distribuzione/regolazione R586R e soddisfare
R586SEY13 (3 derivazioni 1016,00 CT 1 - quindi svariate esigenze impiantistiche.
per R586R DN32)
Misura: primario x secondario Installazione a parete su zanche di fissaggio R588SEP.
Dotato di funzione separatore idraulico attivabile
ACCESSORI PER DN25 meccanicamente.
Interasse stacchi secondario: 125 mm.
CODICE MISURA €/pcs. CL
R252Y001 1”F x calotta 1-1/2”F 16,27 S 2 50 Campo di temperatura: 5÷110 °C.
R37KY005 1”F x calotta 1-1/2”F 19,80 Z 1 25 Pressione massima di esercizio: 6 bar.
R20DY016 1-1/4” 31,58 Z 2 20 R252Y001 R37KY005  NOTA
R252Y001
R37KY006
ACCESSORI PER DN32 Per il collegamento in serie dei gruppi R586SEP utilizzare i
CODICE MISURA €/pcs. CL raccordi diritti in 3 pezzi R20DY016, R20SPY007.
R252Y002 1-1/4”F x calotta 2”F 27,13 S 2 20
R37KY006 1-1/4”F x calotta 2”F 28,75 Z 1 10
R20SPY007 1-1/2” 36,78 R 2 20 R20DY016 R20SPY007

R588SEP

CODICE MISURA €/pcs. CL Coppia di zanche per installazione a parete
R588SEY01 - 52,35 Z 1 - del collettore da centrale R586SEP.
Complete di rondelle e dadi M8.

R297

ATTACCHI FILETTATI Valvola miscelatrice a tre vie a settore.
CODICE MISURA €/pcs. CL Motorizzabile.
R297Y004 3/4”F 150,63 CT 1 -
R297Y005 1”F 174,41 CT 1 - VERSIONE CON ATTACCHI FILETTATI
R297Y006 1-1/4”F 198,19 CT 1 - Campo di temperatura 5÷110 °C.
R297Y007 1-1/2”F 229,92 CT 1 - Pressione massima di esercizio 10 bar.
R297Y008 2”F 261,64 CT 1 - Materiale: ottone
ATTACCHI FLANGIATI
VERSIONE CON ATTACCHI FLANGIATI
CODICE MISURA €/pcs. CL
R297Y105 DN50 578,74 CT 1 - Campo di temperatura 5÷110 °C.
R297Y106 DN65 653,82 CT 1 - Pressione massima di esercizio 6 bar.
R297Y108 DN80 916,90 CT 1 - Materiale: ghisa
R297Y110 DN100 1156,77 CT 1 -  NOTA
R297Y112 DN125 1530,99 CT 1 - Da abbinare ad attuatore elettrico K275 o K275-1.

Per l’installazione degli attuatori K275 e K275-1 sulle valvole
R297 con attacchi flangiati è necessario acquistare il kit di
installazione P275Y001.

222 CAPITOLO 6 GRUPPI DI DISTRIBUZIONE E REGOLAZIONE, VALVOLE MISCELATRICI E ATTUATORI
