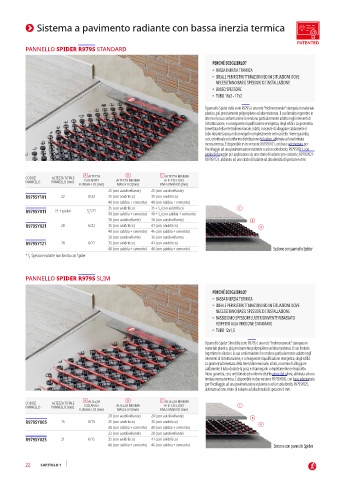

Page 24 - GIACOMINI - LISTINO 2024

 Sistema a pavimento radiante con bassa inerzia termica

PANNELLO SPIDER R979S STANDARD

PERCHÉ SCEGLIERLO?
• BASSA INERZIA TERMICA
• IDEALE PER RISTRUTTURAZIONI ED IN SITUAZIONI DOVE

NECESSITANO BASSI SPESSORI DI INSTALLAZIONE
• BASSO SPESSORE
• TUBO 16x2 - 17x2

Il pannello Spider della serie R979S è una rete “tridimensionale” stampata in materiale
plastico, più precisamente polipropilene ad alta resistenza. Il suo limitato ingombro in
altezza e la sua conformazione lo rendono particolarmente adatto negli interventi di
ristrutturazione, e conseguente riqualificazione energetica, degli edifici. La geometria
brevettata della rete tridimensionale, infatti, consente di alloggiare saldamente il
tubo durante la posa e di annegarlo completamente nel massetto. Viene garantita,
così, un’ottimale ed uniforme distribuzione del calore, abbinata ad una limitata
inerzia termica. È disponibile in tre versioni: R979SY101, con base adesivizzata per
l’incollaggio ad una pavimentazione esistente o ad un sottofondo; R979SY011, con
piolini di fissaggio per applicazione su uno strato di isolante pre-esistente; R979SY021-
R979SY121, abbinato ad uno strato di isolante ad alta densità di spessore 6 mm.

A ALTEZZA B C ALTEZZA MINIMA
CODICE ALTEZZA TOTALE
PANNELLO PANNELLO [mm] ISOLANTE/ ALTEZZA MINIMA A+B ESCLUSO
FUNGHETTO [mm] MASSETTO[mm] RIVESTIMENTO [mm]
25 (con autolivellante) 25 (con autolivellante)
R979SY101 22 0/22 35 (con anidritico) 35 (con anidritico)
40 (con sabbia + cemento) 40 (con sabbia + cemento)
35 (con anidritico) 35 + S (con anidritico) C
i
R979SY011 22 + piolini S*/22 40 (con sabbia + cemento) 40 + S (con sabbia + cemento)
i
i
30 (con autolivellante) 36 (con autolivellante) B
R979SY021 28 6/22 35 (con anidritico) 41 (con anidritico) A
40 (con sabbia + cemento) 46 (con sabbia + cemento)
30 (con autolivellante) 36 (con autolivellante)
R979SY121 28 6/22 35 (con anidritico) 41 (con anidritico)
40 (con sabbia + cemento) 46 (con sabbia + cemento) Sezione con pannello Spider
* S Spessore isolante non fornito con Spider
i

PANNELLO SPIDER R979S SLIM

PERCHÉ SCEGLIERLO?
• BASSA INERZIA TERMICA
• IDEALE PER RISTRUTTURAZIONI ED IN SITUAZIONI DOVE
NECESSITANO BASSI SPESSORI DI INSTALLAZIONE
• BASSISSIMO SPESSORE (ULTERIORMENTE RIBASSATO
RISPETTO ALLA VERSIONE STANDARD)
• TUBO 12x1,5
Il pannello Spider Slim della serie R979S è una rete “tridimensionale” stampata in
materiale plastico, più precisamente polipropilene ad alta resistenza. Il suo limitato
ingombro in altezza e la sua conformazione lo rendono particolarmente adatto negli
interventi di ristrutturazione, e conseguente riqualificazione energetica, degli edifici.
La geometria brevettata della rete tridimensionale, infatti, consente di alloggiare
saldamente il tubo durante la posa e di annegarlo completamente nel massetto.
Viene garantita, così, un’ottimale ed uniforme distribuzione del calore, abbinata ad una
limitata inerzia termica. È disponibile in due versioni: R979SY005, con base adesivizzata
per l’incollaggio ad una pavimentazione esistente o ad un sottofondo; R979SY025,
abbinato ad uno strato di isolante ad alta densità di spessore 6 mm.
A ALTEZZA B C ALTEZZA MINIMA
CODICE ALTEZZA TOTALE
PANNELLO PANNELLO [mm] ISOLANTE/ ALTEZZA MINIMA A+B ESCLUSO C
FUNGHETTO [mm] MASSETTO[mm] RIVESTIMENTO [mm]
20 (con autolivellante) 20 (con autolivellante) B
R979SY005 15 0/15 35 (con anidritico) 35 (con anidritico) A
40 (con sabbia + cemento) 40 (con sabbia + cemento)
22 (con autolivellante) 28 (con autolivellante)
R979SY025 21 6/15 35 (con anidritico) 41 (con anidritico)
40 (con sabbia + cemento) 46 (con sabbia + cemento) Sezione con pannello Spider

22 CAPITOLO 1
