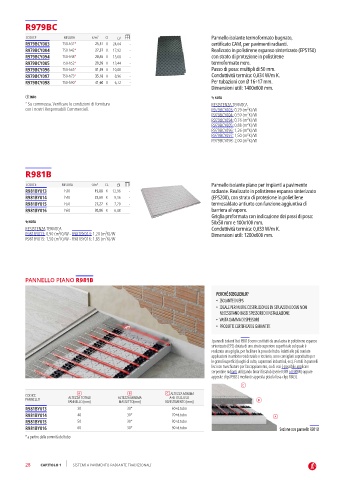

Page 30 - GIACOMINI - LISTINO 2024

R979BC

CODICE MISURA €/m² CL Pannello isolante termoformato bugnato,
R979BCY003 T50-h32* 25,51 K 24,64 - certificato CAM, per pavimenti radianti.
R979BCY004 T50-h42* 27,37 K 17,92 - Realizzato in polistirene espanso sinterizzato (EPS150)
R979BCY094 T50-h48* 28,55 K 15,68 - con strato di protezione in polistirene
R979BCY005 T50-h52* 29,59 K 13,44 - termoformato nero.
R979BCY096 T50-h65* 31,49 K 10,08 - Passo di posa: multipli di 50 mm.
R979BCY097 T50-h73* 35,18 K 8,96 - Conduttività termica: 0,034 W/m K.
R979BCY098 T50-h90* 41,60 K 6,72 - Per tubazioni con Ø 16÷17 mm.
Dimensioni utili: 1400x800 mm.

INFO  NOTA
* Su commessa. Verificare le condizioni di fornitura RESISTENZA TERMICA
con i nostri Responsabili Commerciali. R979BCY003: 0,29 (m²K)/W
R979BCY004: 0,59 (m²K)/W
R979BCY094: 0,76 (m²K)/W
R979BCY005: 0,88 (m²K)/W
R979BCY096: 1,26 (m²K)/W
R979BCY097: 1,50 (m²K)/W
R979BCY098: 2,00 (m²K)/W

R981B

CODICE MISURA €/m² CL Pannello isolante piano per impianti a pavimento
R981BY013 h30 19,88 K 12,96 - radiante. Realizzato in polistirene espanso sinterizzato
R981BY014 h40 23,69 K 9,36 - (EPS200), con strato di protezione in polietilene
R981BY015 h50 27,27 K 7,20 - termosaldato antiurto con funzione aggiuntiva di
R981BY016 h60 30,86 K 6,48 - barriera al vapore.
Griglia preformata con indicazione dei passi di posa:
 NOTA 50x50 mm e 100x100 mm.
RESISTENZA TERMICA Conduttività termica: 0,033 W/m K.
R981BY013: 0,90 (m²K)/W - R981BY014: 1,20 (m²K)/W Dimensioni utili: 1200x600 mm.
R981BY015: 1,50 (m²K)/W - R981BY016: 1,85 (m²K)/W

PANNELLO PIANO R981B

PERCHÉ SCEGLIERLO?
• ISOLANTE IN EPS
• IDEALE PER NUOVE COSTRUZIONI E IN SITUAZIONI DOVE NON
NECESSITANO BASSI SPESSORI DI INSTALLAZIONE
• VASTA GAMMA DI SPESSORI
• PRODOTTI CERTIFICATI E GARANTITI

I pannelli isolanti lisci R981B sono costituiti da una lastra in polistirene espanso
sinterizzato (EPS) dotata di uno strato superiore superficiale sul quale è
realizzata una griglia, per facilitare la posa del tubo. Adatti alle più svariate
applicazioni in ambito residenziale o terziario, sono consigliati soprattutto per
le grandi superfici (luoghi di culto, capannoni industriali, ecc). Forniti in pannelli
lisci con maschiature per l’accoppiamento, su di essi è possibile applicare
serpentine radianti utilizzando binari fissatubi (serie K389 o K389W) oppure
apposite clips R983 ( mediante apposita pistola fissa-clips R863).
C
A B C ALTEZZA MINIMA
CODICE
PANNELLO ALTEZZA TOTALE ALTEZZA MINIMA A+B ESCLUSO B
PANNELLO [mm] MASSETTO[mm] RIVESTIMENTO [mm]
R981BY013 30 30* 60+d.tubo
R981BY014 40 30* 70+d.tubo A
R981BY015 50 30* 80+d.tubo
R981BY016 60 30* 90+d.tubo Sezione con pannello R981B
* a partire dalla sommità del tubo

28 CAPITOLO 1 SISTEMI A PAVIMENTO RADIANTE TRADIZIONALI
