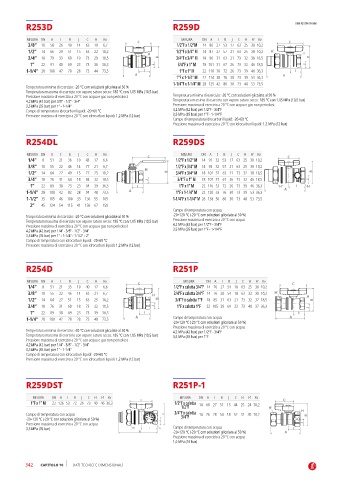

Page 344 - GIACOMINI - LISTINO 2024
P. 344
R253D R259D DIMENSIONI IN MM
MISURA DN A I B J C H Kv C MISURA DN A I B J C H H’ Kv C
3/8” 10 58 26 49 14 63 19 6,7 1/2”F x 1/2”M 14 86 27 53 17 63 25 30 10,2
1/2” 14 66 29 51 15 63 22 10,2 1/2”F x 3/4” M 14 87 27 57 21 63 25 38 10,2 H’ H
3/4” 18 79 33 60 19 73 29 18,5 H B 3/4”F x 3/4” M 18 96 31 63 21 73 32 38 18,5 B
1” 22 91 40 69 23 73 36 36,3 J 3/4”F x 1” M 18 101 31 67 26 73 32 46 18,5 J
1-1/4" 28 108 47 78 28 73 44 73,5 I 1”F x 1” M 22 110 38 72 26 73 39 46 36,3 I
A A
1”F x 1-1/4" M 22 114 38 76 30 73 39 53 36,3
1-1/4"F x 1-1/4" M 28 125 42 80 30 73 48 53 73,5
Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 %
Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar)
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 %
4,2 MPa (42 bar) per 3/8” - 1/2” - 3/4” Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar)
3,5 MPa (35 bar) per 1” - 1-1/4" Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi:
Campo di temperatura idrocarburi liquidi: -20÷60 °C 4,2 MPa (42 bar) per 1/2”F - 3/4”F
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar) 3,5 MPa (35 bar) per 1”F - 1-1/4"F
Campo di temperatura idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
R254DL R259DS
MISURA DN A I B J C H Kv C MISURA DN A I B J C H H’ Kv C
1/4” 8 51 21 36 10 43 17 6,6 1/2”F x 1/2” M 14 91 32 53 17 63 25 30 10,2
3/8” 10 55 22 46 14 77 21 6,7 1/2”F x 3/4” M 14 93 32 57 21 63 25 38 10,2
1/2” 14 64 27 49 15 77 25 10,2 H B 3/4”F x 3/4” M 18 102 37 63 21 73 32 38 18,5 B
3/4” 18 76 31 64 18 94 32 18,5 J 3/4”F x 1” M 18 107 37 67 26 73 32 46 18,5 J
1” 22 89 38 73 23 94 39 36,3 I 1”F x 1” M 22 116 53 72 26 73 39 46 36,3 H’ I H
1-1/4" 28 100 42 82 28 94 48 73,5 A 1”F x 1-1/4" M 22 120 53 76 30 73 39 53 36,3 A
1-1/2" 35 105 46 100 33 136 55 105 1-1/4"F x 1-1/4" M 28 138 56 80 30 73 48 53 73,5
2” 45 124 54 115 41 136 67 158
Campo di temperatura con acqua:
Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 % -20÷120 °C (-20 °C con soluzioni glicolate al 50 %)
Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar) Pressione massima di esercizio a 20 °C con acqua:
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: 4,2 MPa (42 bar) per 1/2”F - 3/4”F
4,2 MPa (42 bar) per 1/4” - 3/8” - 1/2” - 3/4” 3,5 MPa (35 bar) per 1”F - 1-1/4"F
3,5 MPa (35 bar) per 1” - 1-1/4" - 1-1/2" - 2”
Campo di temperatura con idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
R254D R251P
MISURA DN A I B J C H Kv C MISURA DN A I B J C H H’ Kv C
1/4” 8 51 21 35 10 40 17 6,6 1/2”F x calotta 3/4”F 14 76 27 54 18 63 25 30 10,2
3/8” 10 55 22 46 14 63 21 6,7 H 3/4”F x calotta 3/4”F 14 76 28 54 18 63 32 30 10,2 H’
1/2” 14 64 27 51 15 63 25 10,2 B 3/4”F x calotta 1”F 18 85 31 63 21 73 32 37 18,5 H B
3/4” 18 76 31 60 18 73 32 18,5 J 1”F x calotta 1”F 22 105 38 69 23 73 40 37 36,3 J
1” 22 89 38 69 23 73 39 36,3 I I
1-1/4" 28 100 42 78 28 73 48 73,5 A Campo di temperatura con acqua: A
-20÷120 °C (-20 °C con soluzioni glicolate al 50 %)
Pressione massima di esercizio a 20 °C con acqua:
Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 % 4,2 MPa (42 bar) per 1/2”F - 3/4”F
Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar) 3,5 MPa (35 bar) per 1”F
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi:
4,2 MPa (42 bar) per 1/4” - 3/8” - 1/2” - 3/4”
3,5 MPa (35 bar) per 1” - 1-1/4"
Campo di temperatura con idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
R259DST R251P-1
MISURA DN A I B J C H H’ Kv MISURA DN A I B J C H H’ Kv
1”F x 1” M 22 126 53 72 26 73 40 46 36,3 C 1/2”F x calotta C
1/2”F 14 68 27 51 15 44 25 24 10,2 H’
3/4”F x calotta H
Campo di temperatura con acqua: B 3/4”F 14 76 28 54 18 52 32 30 10,2 B
-20÷120 °C (-20 °C con soluzioni glicolate al 50 %)
J
Pressione massima di esercizio a 20 °C con acqua: J
3,5 MPa (35 bar) H’ I H Campo di temperatura con acqua: I
A -20÷120 °C (-20 °C con soluzioni glicolate al 50 %) A
Pressione massima di esercizio a 20 °C con acqua:
1,6 MPa (16 bar)
342 CAPITOLO 10 DATI TECNICI E DIMENSIONALI
