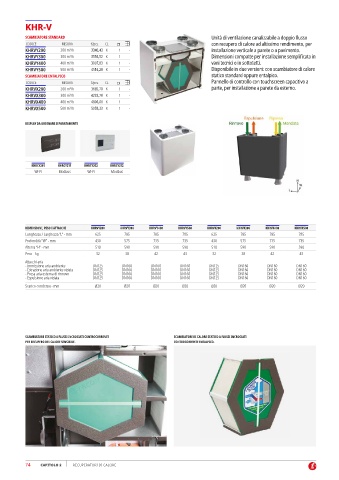

Page 76 - GIACOMINI - LISTINO 2024

KHR-V

SCAMBIATORE STANDARD Unità di ventilazione canalizzabile a doppio flusso
CODICE MISURA €/pcs. CL con recupero di calore ad altissimo rendimento, per
KHRVY200 200 m /h 3340,43 K 1 - installazione verticale a parete o a pavimento.
3
KHRVY300 300 m /h 3556,52 K 1 - Dimensioni compatte per installazione semplificata in
3
KHRVY400 400 m /h 3907,83 K 1 - vani tecnici o in sottotetti.
3
KHRVY500 500 m /h 4516,28 K 1 - Disponibile in due versioni: con scambiatore di calore
3
SCAMBIATORE ENTALPICO statico standard oppure entalpico.
CODICE MISURA €/pcs. CL Pannello di controllo con touchscreen capacitivo a
KHRVX200 200 m /h 3685,70 K 1 - parte, per installazione a parete da esterno.
3
KHRVX300 300 m /h 4233,78 K 1 -
3
KHRVX400 400 m /h 4806,01 K 1 -
3
KHRVX500 500 m /h 5058,33 K 1 -
3
DISPLAY DA ORDINARE SEPARATAMENTE

KHRCY201 KHRCY211 KHRCY202 KHRCY212
Wi-Fi Modbus Wi-Fi Modbus

DIMENSIONI, PESO E ATTACCHI KHRVY200 KHRVY300 KHRVY400 KHRVY500 KHRVX200 KHRVX300 KHRVX400 KHRVX500
Lunghezza / Larghezza “L” - mm 625 785 785 785 625 785 785 785
Profondità “W” - mm 430 575 735 735 430 575 735 735
Altezza “H” - mm 510 590 590 590 510 590 590 590
Peso - kg 32 38 42 43 32 38 42 43
Attacchi aria
- Immissione aria ambiente DN125 DN160 DN160 DN160 DN125 DN160 DN160 DN160
- Estrazione aria ambiente viziata DN125 DN160 DN160 DN160 DN125 DN160 DN160 DN160
- Presa aria esterna di rinnovo DN125 DN160 DN160 DN160 DN125 DN160 DN160 DN160
- Espulsione aria viziata DN125 DN160 DN160 DN160 DN125 DN160 DN160 DN160
Scarico condensa - mm Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20

SCAMBIATORE STATICO A FLUSSI INCROCIATI CONTROCORRENTE SCAMBIATORE DI CALORE STATICO A FLUSSI INCROCIATI
PER RECUPERO DEL CALORE SENSIBILE. CONTROCORRENTE ENTALPICO.

74 CAPITOLO 2 RECUPERATORI DI CALORE
