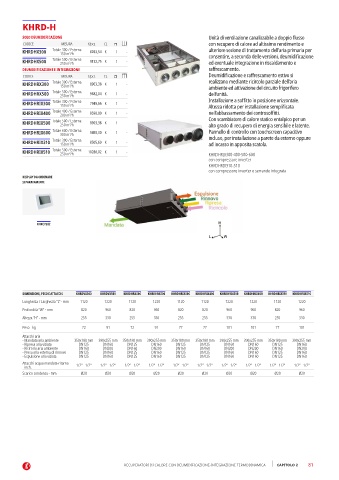

Page 83 - GIACOMINI - LISTINO 2024

KHRD-H

SOLO DEUMIDIFICAZIONE Unità di ventilazione canalizzabile a doppio flusso
CODICE MISURA €/pcs. CL con recupero di calore ad altissimo rendimento e
KHRDHX300 Totale 300 / Esterna 8263,54 K 1 - ulteriore sezione di trattamento dell’aria primaria per
150 m /h
3
consentire, a seconda delle versioni, deumidificazione
KHRDHX500 Totale 500 / Esterna 9132,75 K 1 - ed eventuale integrazione in riscaldamento e
250 m /h
3
DEUMIDIFICAZIONE E INTEGRAZIONE raffrescamento.
CODICE MISURA €/pcs. CL Deumidificazione e raffrescamento estivo si
KHRDHRX300 Totale 300 / Esterna 8903,38 K 1 - realizzano mediante ricircolo parziale dell’aria
150 m /h
3
ambiente ed attivazione del circuito frigorifero
KHRDHRX500 Totale 500 / Esterna 9682,04 K 1 - dell’unità.
250 m /h
3
KHRDHRIX300 Totale 300 / Esterna 7949,66 K 1 - Installazione a soffitto in posizione orizzontale.
Altezza ridotta per installazione semplificata
150 m /h
3
KHRDHRIX400 Totale 400 / Esterna 8590,00 K 1 - nell’abbassamento dei controsoffitti.
200 m /h
3
KHRDHRIX500 Totale 500 / Esterna 8903,38 K 1 - Con scambiatore di calore statico entalpico per un
alto grado di recupero di energia sensibile e latente.
250 m /h
3
KHRDHRIX600 Totale 600 / Esterna 9490,00 K 1 - Pannello di controllo con touchscreen capacitivo
300 m /h
3
KHRDHRIX310 Totale 300 / Esterna 8505,60 K 1 - incluso, per installazione a parete da esterno oppure
ad incasso in apposita scatola.
150 m /h
3
KHRDHRIX510 Totale 500 / Esterna 10280,02 K 1 - KHRDHRIX300-400-500-600
250 m /h
3
con compressore inverter
KHRDHRIX310-510
con compressore inverter e serrande integrata
DISPLAY DA ORDINARE
SEPARATAMENTE
KHRCY502

DIMENSIONI, PESO E ATTACCHI KHRDVX300 KHRDVX500 KHRDHRX300 KHRDHRX500 KHRDHRIX300 KHRDHRIX400 KHRDHRIX500 KHRDHRIX600 KHRDHRIX310 KHRDHRIX510
Lunghezza / Larghezza “L” - mm 1120 1220 1120 1220 1120 1120 1220 1220 1120 1220
Profondità “W” - mm 820 960 820 960 820 820 960 960 820 960
Altezza “H” - mm 255 330 255 330 255 255 330 330 255 330
Peso - kg 72 91 72 91 77 77 101 101 77 101
Attacchi aria
- Mandata aria ambiente 350x180 mm 390x255 mm 350x180 mm 390x255 mm 350x180 mm 350x180 mm 390x255 mm 390x255 mm 350x180 mm 390x255 mm
- Ripresa aria viziata DN125 DN160 DN125 DN160 DN125 DN125 DN160 DN160 DN125 DN160
- Ricircolo aria ambiente DN160 DN200 DN160 DN200 DN160 DN160 DN200 DN200 DN160 DN200
- Presa aria esterna di rinnovo DN125 DN160 DN125 DN160 DN125 DN125 DN160 DN160 DN125 DN160
- Espulsione aria viziata DN125 DN160 DN125 DN160 DN125 DN125 DN160 DN160 DN125 DN160
Attacchi acqua mandata-ritorno
- inch. 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2” 1/2” - 1/2”
Scarico condensa - mm Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20 Ø20

RECUPERATORI DI CALORE CON DEUMIDIFICAZIONE-INTEGRAZIONE TERMODINAMICA CAPITOLO 2 81
