CALDAIE CONDENSING Caratteristiche generali CALDAIE CONDENSING
HelioSet 3 DB a svuotamento

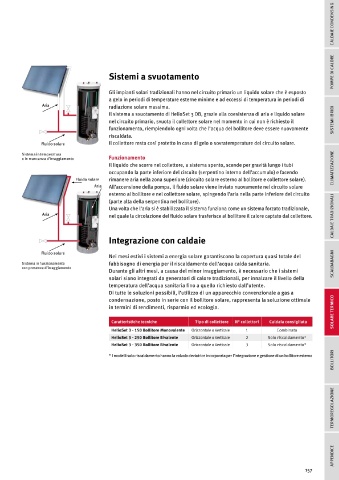

POMPE DI CALORE Sistemi integrati Sistemi a svuotamento POMPE DI CALORE
per solare a svuotamento
Gli impianti solari tradizionali hanno nel circuito primario un liquido solare che è esposto
a gelo in periodi di temperature esterne minime e ad eccessi di temperatura in periodi di
• Sistema completo e predimensionato per una facile installazione Aria radiazione solare massima.
SISTEMI IBRIDI SISTEMI IBRIDI come il disaeratore o il vaso di espansione sul circuito solare Il sistema a svuotamento di HelioSet 3 DB, grazie alla coesistenza di aria e liquido solare SISTEMI IBRIDI
• La tecnologia a svuotamento permette di evitare elementi
nel circuito primario, svuota il collettore solare nel momento in cui non è richiesto il
• I sistemi integrati comprendono i kit di fissaggio collettori su tetto inclinato 15°-75°
funzionamento, riempiendolo ogni volta che l’acqua del bollitore deve essere nuovamente
• Nessun pericolo di gelo o stagnazione, migliore rendimento e maggiore durata
del liquido solare riscaldata.
Fluido solare Il collettore resta così protetto in caso di gelo o sovratemperature del circuito solare.
CLIMATIZZAZIONE Componenti del sistema HelioSet 3 DB o in mancanza d’irraggiamento Fluido solare Funzionamento CLIMATIZZAZIONE
Sistema in temperatura
Il liquido che scorre nel collettore, a sistema spento, scende per gravità lungo i tubi
occupando la parte inferiore del circuito (serpentino interno dell’accumulo) e facendo
A) Bollitori smaltati FE S1 BM da 150 litri monovalenti
rimanere aria nella zona superiore (circuito solare esterno al bollitore e collettore solare).
A+B o FE S2 BM da 250 o 350 litri bivalenti Aria All’accensione della pompa, il fluido solare viene inviato nuovamente nel circuito solare
• Anodo di protezione al magnesio e isolamento da 50 mm (FES 150/250 BM) e da
esterno al bollitore e nel collettore solare, spingendo l’aria nella parte inferiore del circuito
CALDAIE TRADIZIONALI B) Stazione solare per funzionamento a svuotamento GHSD 8 Aria Una volta che l’aria si è stabilizzata il sistema funziona come un sistema forzato tradizionale, CALDAIE TRADIZIONALI
70 mm (FES 350 BM)
(parte alta della serpentina nel bollitore).
• Connessione della stazione solare a svuotamento GHSD 8 al bollitore con
innesti rapidi
nel quale la circolazione del fluido solare trasferisce al bollitore il calore captato dal collettore.
• Completa di centralina
C
• Fino a 8,5m di dislivello o possibilità di seconda pompa (accessorio) per altezze
fino a 12 m Fluido solare Integrazione con caldaie
• Possibilità di montare una resistenza integrativa da 2,5 kW (accessorio)
SCALDABAGNI C) Collettori solari piani verticali SRD 2.3 V/2 o orizzontali SRD 2.3 H/2 Sistema in funzionamento Nei mesi estivi i sistemi a energia solare garantiscono la copertura quasi totale del SCALDABAGNI
fabbisogno di energia per il riscaldamento dell’acqua calda sanitaria.
per funzionamento a svuotamento
con presenza d’irraggiamento
Durante gli altri mesi, a causa del minor irraggiamento, è necessario che i sistemi
D • Superficie lorda di 2,51 mq e utile di 2,35 mq. solari siano integrati da generatori di calore tradizionali, per innalzare il livello della
• Assorbitore altamente selettivo e telaio in profili di alluminio anodizzato
• Vetro strutturato spessore mm. 3,2 temperatura dell’acqua sanitaria fino a quello richiesto dall’utente.
• Pannello isolante in lana minerale spessore 40 mm Di tutte le soluzioni possibili, l’utilizzo di un apparecchio convenzionale a gas a
SOLARE TERMICO E/F) Kit di connessioni per collettori: in termini di rendimenti, risparmio ed ecologia. N° collettori Caldaia consigliata SOLARE TERMICO
E
condensazione, posto in serie con il bollitore solare, rappresenta la soluzione ottimale
D) Fluido solare premiscelato
• Miscela pronta di acqua e glicole resistente al gelo fino a -28°C
F
Tipo di collettore
Caratteristiche tecniche
(per il montaggio su tetti piani / incasso sostituire con i kit previsti)
SRD 2.3 H/2 con raccordi a compressione, SRD 2.3 V/2 con raccordi a innesto rapido HelioSet 3 - 150 Bollitore Monovalente Orizzontale o Verticale 1 Combinata
G) Kit fissaggio del collettore su tetto inclinato tipo S (4 pz) HelioSet 3 - 250 Bollitore Bivalente Orizzontale o Verticale 2 Solo riscaldamento*
G (per il montaggio su tetti piani/Incasso sostituire con i kit previsti) HelioSet 3 - 350 Bollitore Bivalente Orizzontale o Verticale 3 Solo riscaldamento*
BOLLITORI Indicazioni per una corretta installazione * I modelli solo riscaldamento hanno la valvola deviatrice incorporata per l’integrazione e gestione di un bollitore esterno BOLLITORI
Lunghezza mssima tubazioni (L1+L2+L3)
Dislivello 1 collettore 2/3 collettori
TERMOREGOLAZIONE L2 Min. 4% L1 * Con pompa aggiuntiva 20 m 20 m TERMOREGOLAZIONE
8,5 m
12 m*
20 m
15 m
Max 8,5
o 12* m
L3
- Dislivello: distanza tra il punto più alto del collettore ed il punto più basso del bollitore
Nota: - Utilizzare solo tubazioni gemellate specifiche Hermann Saunier Duval
- L2 tratto massimo orizzontale 10 m, con inclinazione della tubazione solare non inferiore al 4% (4 cm/m)
APPENDICE * Max 12 m con “kit pompa 12 m” opzionale APPENDICE
