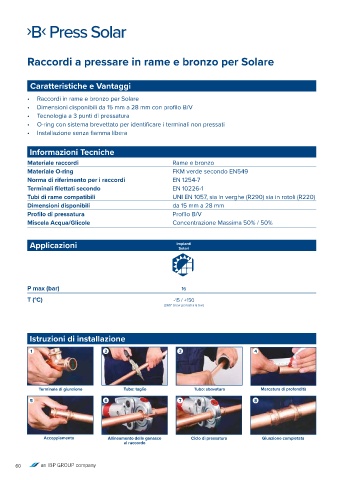

Page 60 - CONEXBANNINGER - LISTINO 2025

Raccordi a pressare in rame e bronzo per Solare

Caratteristiche e Vantaggi

• Raccordi in rame e bronzo per Solare
• Dimensioni disponibili da 15 mm a 28 mm con profilo B/V
• Tecnologia a 3 punti di pressatura
• O-ring con sistema brevettato per identificare i terminali non pressati
• Installazione senza fiamma libera

Informazioni Tecniche

Materiale raccordi Rame e bronzo
Materiale O-ring FKM verde secondo EN549
Norma di riferimento per i raccordi EN 1254-7
Terminali filettati secondo EN 10226-1
Tubi di rame compatibili UNI EN 1057, sia in verghe (R290) sia in rotoli (R220)
Dimensioni disponibili da 15 mm a 28 mm
Profilo di pressatura Profilo B/V
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Impianti
Solari

P max (bar) 16

T (°C) -15 / +150
(260° brevi periodi a 6 bar)

Istruzioni di installazione

1 2 3 4

Terminale di giunzione Tubo: taglio Tubo: sbavatura Marcatura di profondità
5 6 7 8

Accoppiamento Allineamento delle ganasce Ciclo di pressatura Giunzione completata
al raccordo

60
