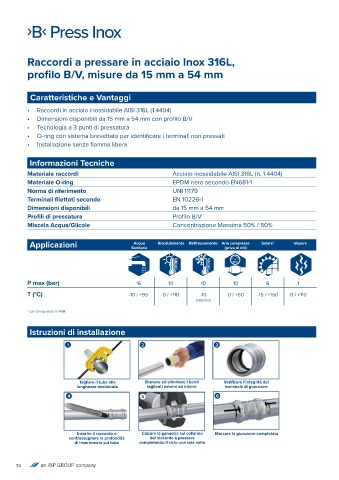

Page 74 - CONEXBANNINGER - LISTINO 2025

Raccordi a pressare in acciaio Inox 316L,
profilo B/V, misure da 15 mm a 54 mm

Caratteristiche e Vantaggi

• Raccordi in acciaio inossidabile AISI 316L (1.4404)
• Dimensioni disponibili da 15 mm a 54 mm con profilo B/V
• Tecnologia a 3 punti di pressatura
• O-ring con sistema brevettato per identificare i terminali non pressati
• Installazione senza fiamma libera

Informazioni Tecniche

Materiale raccordi Acciaio inossidabile AISI 316L (n. 1.4404)
Materiale O-ring EPDM nero secondo EN681-1
Norma di riferimento UNI 11179
Terminali filettati secondo EN 10226-1
Dimensioni disponibili da 15 mm a 54 mm
Profili di pressatura Profilo B/V
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

Applicazioni Sanitaria Riscaldamento Raffrescamento Aria compressa Solare* Vapore
Acqua
(priva di olii)

P max (bar) 16 10 10 10 6 1

T (°C) -10 / +95 0 / +110 -10 0 / +60 -15 / +150 0 / +110
(minimo)

* con O-ring verde in FKM

Istruzioni di installazione

1 2 3

Tagliare il tubo alla Sbavare ed eliminare i bordi Verificare l’integrità del
lunghezza desiderata taglienti esterni ed interni terminale di giunzione
4 5 6

Inserire il raccordo e Calzare la ganascia sul collarino Marcare la giunzione completata
contrassegnare la profondità del raccordo e pressare
di inserimento sul tubo completando il ciclo una sola volta
