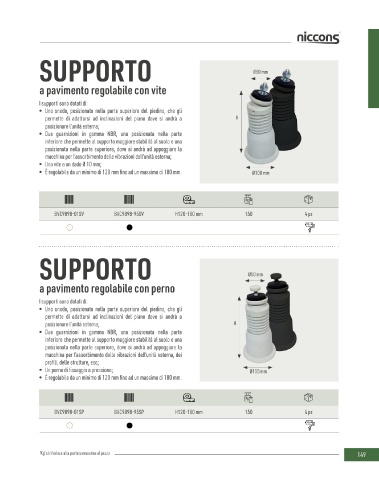

Page 151 - NICCONS - CATALOGO 2024
P. 151
Supporti a pavimento
SUPPORTO Ø50 mm SUPPORTO Ø50 mm
a pavimento non regolabile con vite a pavimento regolabile con vite
I supporti sono dotati di: I supporti sono dotati di:
• Uno snodo, posizionato nella parte superiore del piedino, che gli • Uno snodo, posizionato nella parte superiore del piedino, che gli
permette di adattarsi a diverse inclinazioni; H permette di adattarsi ad inclinazioni del piano dove si andrà a H
• Due guarnizioni in gomma NBR, una posizionata nella parte inferiore posizionare l’unità esterna;
e una posizionata nella parte superiore; • Due guarnizioni in gomma NBR, una posizionata nella parte
• Una vite e un dado Ø 10 mm. inferiore che permette al supporto maggiore stabilità al suolo e una
posizionata nella parte superiore, dove si andrà ad appoggiare la
macchina per l’assorbimento delle vibrazioni dell’unità esterna;
• Una vite e un dado Ø 10 mm;
Ø100 mm • È regolabile da un minimo di 120 mm fino ad un massimo di 180 mm. Ø100 mm
Kg Kg
SB9898-01SV SB9898-95SV H100 mm 150 4 pz BVC9898-01SV BVC9898-95SV H120-180 mm 150 4 pz
SUPPORTO Ø50 mm SUPPORTO Ø50 mm
a pavimento non regolabile con perno a pavimento regolabile con perno
I supporti sono dotati di: I supporti sono dotati di:
• Uno snodo, posizionato nella parte superiore del piedino, che gli • Uno snodo, posizionato nella parte superiore del piedino, che gli
permette di adattarsi a diverse inclinazioni; H permette di adattarsi ad inclinazioni del piano dove si andrà a
• Due guarnizioni in gomma NBR, una posizionata nella parte inferiore posizionare l’unità esterna; H
e una posizionata nella parte superiore; • Due guarnizioni in gomma NBR, una posizionata nella parte
• Un perno di fissaggio a pressione. inferiore che permette al supporto maggiore stabilità al suolo e una
posizionata nella parte superiore, dove si andrà ad appoggiare la
macchina per l’assorbimento delle vibrazioni dell’unità esterna, dei
profili, delle strutture, ecc;
• Un perno di fissaggio a pressione; Ø100 mm
Ø100 mm • È regolabile da un minimo di 120 mm fino ad un massimo di 180 mm.
Kg Kg
SB9898-01SP SB9898-95SP H100 mm 150 4 pz BVC9898-01SP BVC9898-95SP H120-180 mm 150 4 pz
148 ‘Kg’ si riferisce alla portata massima al pezzo ‘Kg’ si riferisce alla portata massima al pezzo 149
