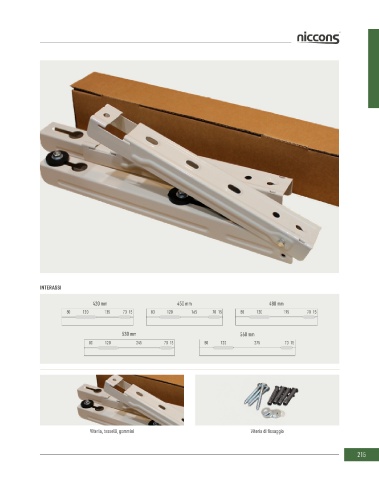

Page 217 - NICCONS - CATALOGO 2024

Staffe

STAFFA

premontata Nova

Coppia di staffe semplici realizzate in lamiera elettrozincata e verniciata con
polveri epossidiche. Installazione e calcolo dell’interasse facilitato, altezza ridotta
del braccio per l’installazione facilitata degli antivibranti. Complete di viteria di
fissaggio, tasselli, gommini antivibranti. Ingombro minimo.

Kg
Staffa 1 foro
9782-420-121 P420xH370 mm 70+70 12/10 1 cp 160 cp
9782-450-121 P450xH370 mm 70+70 12/10 1 cp 160 cp
9782-450-151 P450xH370 mm 80+80 15/10 1 cp 160 cp
Staffa 2 fori
9782-480-202 P480xH370 mm 90+90 20/10 1 cp 160 cp
9782-530-202 P530xH370 mm 80+80 20/10 1 cp 120 cp
9782-560-202 P560xH370 mm 80+80 20/10 1 cp 120 cp
RAL 9002

INTERASSI

420 mm 450 mm 480 mm
80 120 135 70 15 80 120 165 70 15 80 120 195 70 15

530 mm 560 mm
80 120 245 70 15 80 120 275 70 15

Staffa 1 foro Staffa 2 fori

H H

P P
Viteria, tasselli, gommini Viteria di fissaggio

214 ‘Kg’ si riferisce alla portata massima al braccio 215
