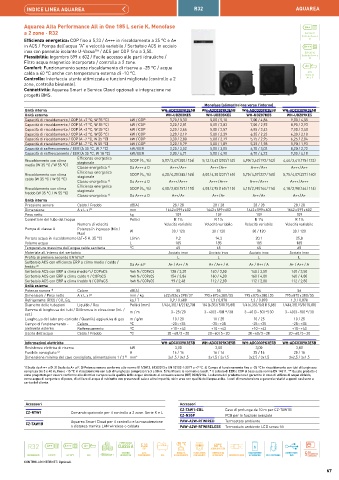

Page 67 - PANASONIC - AQUAREA

INDICE LINEA AQUAREA R32 AQUAREA

Aquarea Alta Performance All in One 185 L serie K. Monofase A++
a 2 zone · R32 ErP 55 °C
Scala da A+++ a
ErP 55°C
Efficienza energetica: COP fino a 5,33 / A+++ in riscaldamento a 35 °C e A+ D
in ACS / Pompa dell’acqua "A" a velocità variabile / Serbatoio ACS in acciaio A+++
inox con pannello isolante U-Vacua™ / ACS per COP fino a 3,50. ErP 35 °C
Flessibilità: Ingombro 599 x 602 / Facile accesso alle parti idrauliche / Scala da A+++ a
ErP 35°C
D
Filtro acqua magnetico incorporato / controllo a 2 zone.
Comfort: Funzionamento senza riscaldamento di riserva a -25 °C / acqua A+
calda a 60 °C anche con temperatura esterna di -10 °C. Scala da
ACS
ACS
Controllo: Interfaccia utente ottimizzata e funzioni migliorate (controllo a 2 A+ a F
zone, controllo bivalente).
Connettività: Aquarea Smart e Service Cloud opzionali e integrazione nei
progetti BMS.
Monofase (alimentazione verso l’interno)
Unità interna WH-ADC0309K3E5B WH-ADC0309K3E5B WH-ADC0309K3E5B WH-ADC0309K3E5B
Unità esterna WH-UDZ03KE5 WH-UDZ05KE5 WH-UDZ07KE5 WH-UDZ09KE5
Capacità di riscaldamento / COP (A +7 °C, W 35 °C) kW / COP 3,20 / 5,33 5,00 / 5,10 7,00 / 4,86 9,00 / 4,55
Capacità di riscaldamento / COP (A +7 °C, W 55 °C) kW / COP 3,20 / 2,81 5,00 / 3,03 7,00 / 2,92 8,90 / 2,93
Capacità di riscaldamento / COP (A +2 °C, W 35 °C) kW / COP 3,20 / 3,64 5,00 / 3,57 6,85 / 3,43 7,00 / 3,40
Capacità di riscaldamento / COP (A +2 °C, W 55 °C) kW / COP 3,20 / 2,19 5,00 / 2,29 6,25 / 2,23 6,30 / 2,18
Capacità di riscaldamento / COP (A -7 °C, W 35 °C) kW / COP 3,30 / 2,80 5,00 / 2,79 5,75 / 2,95 6,25 / 2,84
Capacità di riscaldamento / COP (A -7 °C, W 55 °C) kW / COP 3,20 / 1,79 5,00 / 1,89 5,35 / 1,98 5,90 / 1,93
Capacità di raffrescamento / EER (A 35 °C, W 7 °C) kW / EER 3,20 / 3,52 5,00 / 3,05 6,70 / 3,03 8,20 / 2,72
Capacità di raffrescamento / EER (A 35 °C, W 18 °C) kW / EER 3,20 / 4,71 5,00 / 4,90 6,70 / 4,72 9,00 / 4,18
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 5,07 / 3,47 (200 / 136) 5,12 / 3,63 (202 / 142) 4,90 / 3,62 (193 / 142) 4,44 / 3,41 (175 / 133)
s
medio (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 6,20 / 4,20 (245 / 165) 6,00 / 4,20 (237 / 165) 5,75 / 4,07 (227 / 160) 5,75 / 4,07 (227 / 160)
s
caldo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 4,00 / 2,83 (157 / 110) 4,08 / 2,95 (160 / 115) 4,18 / 2,98 (164 / 116) 4,18 / 2,98 (164 / 116)
s
freddo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A++ / A+ A++ / A+ A++ / A+ A++ / A+
Unità interna
Pressione sonora Caldo / Freddo dB(A) 28 / 28 28 / 28 28 / 28 28 / 28
Dimensione A x L x P mm 1642 x 599 x 602 1642 x 599 x 602 1642 x 599 x 602 1642 x 599 x 602
Peso netto kg 109 109 109 109
Connettore del tubo dell'acqua Pollici R 1¼ R 1¼ R 1¼ R 1¼
Numero di velocità Velocità variabile Velocità variabile Velocità variabile Velocità variabile
Pompa di classe A Potenza in ingresso (Min / W 30 / 120 30 / 120 30 / 120 30 / 120
Max)
Portata acqua in riscaldamento (∆T=5 K. 35 °C) L/min 9,2 14,3 20,1 25,8
Volume acqua L 185 185 185 185
Temperatura massima dell'acqua calda sanitaria °C 65 65 65 65
Materiale all'interno del serbatoio Acciaio inox Acciaio inox Acciaio inox Acciaio inox
Profilo di prelievo secondo EN16147 L L L L
Serbatoio ACS con efficienza ERP a clima medio / caldo /
freddo 2) Da A+ a F A+ / A++ / A A+ / A++ / A A+ / A++ / A A+ / A++ / A
Serbatoio ACS con ERP a clima medio η / COPaCS η wh % / COPaCS 128 / 3,20 140 / 3,50 140 / 3,50 140 / 3,50
Serbatoio ACS con ERP a clima caldo η / COPaCS η wh % / COPaCS 154 / 3,86 160 / 4,00 160 / 4,00 160 / 4,00
Serbatoio ACS con ERP a clima freddo η / COPaCS η wh % / COPaCS 99 / 2,48 112 / 2,80 112 / 2,80 112 / 2,80
Unità esterna
Potenza sonora 3) Calore dB(A) 55 55 56 56
Dimensioni / Peso netto A x L x P mm / kg 622 x 824 x 298 / 37 795 x 875 x 380 / 55 795 x 875 x 380 / 55 795 x 875 x 380 / 55
Refrigerante (R32) / CO Eq. kg / T 0,9 / 0.608 1,3 / 0.878 1,3 / 0.878 1,3 / 0.878
2
Diametro delle tubazioni Liquido / Gas Pollici (mm) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 5/8 (15,88) 1/4 (6,35) / 5/8 (15,88) 1/4 (6,35) / 5/8 (15,88)
Gamma di lunghezza dei tubi / Differenza in elevazione (int. / m / m 3 ~ 25 / 20 3 ~ 40 (3 ~ 50) / 30 3 ~ 40 (3 ~ 50) / 30 3 ~ 40 (3 ~ 50) / 30
4)
4)
4)
est.)
Lunghezza del tubo pre-caricato / Quantità aggiuntiva di gas m / g/m 10 / 20 10 / 25 10 / 25 10 / 25
Campo di funzionamento - Calore °C -20 ~ +35 -25 ~ +35 -25 ~ +35 -25 ~ +35
ambiente esterno Raffrescamento °C +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43
Uscita dell’acqua Caldo / Freddo °C 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20
Informazioni elettriche WH-ADC0309K3E5B WH-ADC0309K3E5B WH-ADC0309K3E5B WH-ADC0309K3E5B
Resistenza elettrica di riserva kW 3,00 3,00 3,00 3,00
Fusibile consigliato 5) A 16 / 16 16 / 16 25 / 16 25 / 16
Dimensione minima del cavo consigliata, alimentazione 1 / 2 5) mm² 3x1,5 / 3x1,5 3x1,5 / 3x1,5 3x2,5 / 3x1,5 3x2,5 / 3x1,5
1) Scala da A+++ a D. 2) Scala da A+ a F. 3) Potenza sonora conforme alle norme 811/2013, 813/2013 e EN 12102-1:2017 a +7 °C. 4) Campo di funzionamento fino a -25 °C in riscaldamento con tubi di lunghezza
compresa tra 3 e 40 m, fino a -15 °C in riscaldamento con tubi di lunghezza compresa tra 3 e 50 m. 5) Verificare le normative locali. * Il calcolo di EER e COP si basa sulla norma EN 14511. ** Questo prodotto è
stato progettato per essere conforme alla direttiva europea sulla qualità delle acque destinate al consumo umano (UE) 2020/2184. La durata del prodotto non è garantita in caso di utilizzo di acqua di falda,
come acqua di sorgente o di pozzo, di utilizzo di acqua di rubinetto con presenza di sale o altre impurità, né in aree con qualità dell'acqua acida. I costi di manutenzione e garanzia relativi a questi casi sono a
carico del cliente.
Accessori Accessori
CZ-TAW1-CBL Cavo di prolunga da 10 m per CZ-TAW1B
CZ-RTW1 Comando opzionale per il controllo a 2 zone. Serie K e L
CZ-NS5P PCB per le funzioni avanzate
CZ-TAW1B Aquarea Smart Cloud per il controllo e la manutenzione PAW-A2W-RTWIRED Termostato ambiente
a distanza tramite LAN wireless o cablata
PAW-A2W-RTWIRELESS
Termostato ambiente LCD senza fili
R32 A++ A+++ A+ CLASSE A 5,33 -25 °C ACQUA IN USCITA
PUMPA ACQUA
60°C
COP
VELOCITÀ ALTA MODALITÀ FILTRO ACQUA TEMPERATURA COLLEGAMENTO CONNETTIVITA' 5 ANNI
REFRIGERANTE ErP 55°C ErP 35°C ACS AUTOMATICA PERFORMANCE ACS RISCALDAMENTO CON MAGNETE DI MANDATA SENSORE DI FLUSSO AL SERBATOIO WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
CONTROLLO INTERNET: Optional.
67
