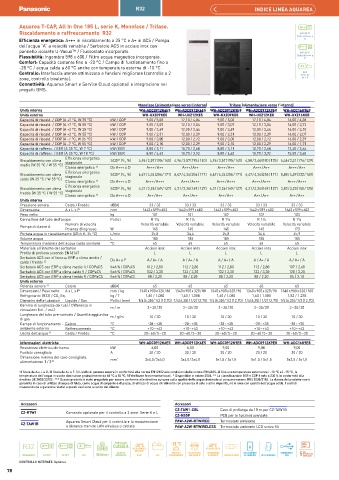

Page 78 - PANASONIC - AQUAREA

R32 INDICE LINEA AQUAREA

Aquarea T-CAP, All In One 185 L, serie K, Monofase / Trifase. A++
Riscaldamento e raffrescamento R32 ErP 55 °C
Scala da A+++ a
ErP 55°C
Efficienza energetica: A+++ in riscaldamento a 35 °C e A+ in ACS / Pompa D
dell'acqua "A" a velocità variabile / Serbatoio ACS in acciaio inox con A+++
pannello isolante U-Vacua™ / Flussostato incorporato. ErP 35 °C
Flessibilità: Ingombro 598 x 600 / Filtro acqua magnetico incorporato. Scala da A+++ a
ErP 35°C
D
Comfort: Capacità costante fino a -20 °C / Campo di funzionamento fino a
-28 °C / acqua calda a 60 °C anche con temperatura esterna di -10 °C. A+
Controllo: Interfaccia utente ottimizzata e funzioni migliorate (controllo a 2 Scala da
ACS
ACS
zone, controllo bivalente). A+ a F
Connettività: Aquarea Smart e Service Cloud opzionali e integrazione nei
progetti BMS.
Monofase (alimentazione verso l’interno) Trifase (alimentazione verso l’interno)
Unità interna WH-ADC0912K6E5 WH-ADC0912K6E5 WH-ADC0912K9E8 WH-ADC0912K9E8 WH-ADC16K9E8
Unità esterna WH-UXZ09KE5 WH-UXZ12KE5 WH-UXZ09KE8 WH-UXZ12KE8 WH-UXZ16KE8
Capacità di riscald. / COP (A +7 °C, W 35 °C) kW / COP 9,00 / 5,03 12,10 / 4,84 9,00 / 5,03 12,10 / 4,84 16,00 / 4,38
Capacità di riscald. / COP (A +7 °C, W 55 °C) kW / COP 9,00 / 3,07 12,10 / 3,04 9,00 / 3,07 12,10 / 3,04 16,00 / 2,72
Capacità di riscald. / COP (A +2 °C, W 35 °C) kW / COP 9,00 / 3,69 12,00 / 3,44 9,00 / 3,69 12,00 / 3,44 16,00 / 3,10
Capacità di riscald. / COP (A +2 °C, W 55 °C) kW / COP 9,00 / 2,31 12,00 / 2,29 9,00 / 2,31 12,00 / 2,29 16,00 / 2,07
Capacità di riscald. / COP (A -7 °C, W 35 °C) kW / COP 9,00 / 3,00 12,00 / 2,72 9,00 / 3,00 12,00 / 2,72 16,00 / 2,39
Capacità di riscald. / COP (A -7 °C, W 55 °C) kW / COP 9,00 / 2,10 12,00 / 2,29 9,00 / 2,10 12,00 / 2,29 16,00 / 1,71
Capacità di raffresc. / EER (A 35 °C, W 7 °C) kW / EER 8,80 / 3,11 10,70 / 2,68 8,80 / 3,11 10,70 / 2,68 13,40 / 2,64
Capacità di raffresc. / EER (A 35 °C, W 18 °C) kW / EER 8,80 / 4,63 10,70 / 3,92 8,80 / 4,63 10,70 / 3,92 15,50 / 3,60
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 4,96 / 3,57 (195 / 140) 4,96 / 3,57 (195 / 140) 4,96 / 3,57 (195 / 140) 4,58 / 3,46 (180 / 135) 4,46 / 3,31 (176 / 129)
s
medio (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 6,47 / 4,34 (256 / 171) 5,88 / 4,09 (232 / 160)
s
caldo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++
Efficienza energetica
Riscaldamento con clima stagionale SCOP ( η, %) 4,31 / 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 4,31 / 3,26 (169 / 127) 3,83 / 3,20 (150 / 125)
s
freddo (W 35 °C / W 55 °C)
Classe energetica 1) Da A+++ a D A++ / A++ A++ / A++ A++ / A++ A++ / A++ A++ / A++
Unità interna
Pressione sonora Caldo / Freddo dB(A) 33 / 33 33 / 33 33 / 33 33 / 33 33 / 33
Dimensione A x L x P mm 1642 x 599 x 602 1642 x 599 x 602 1642 x 599 x 602 1642 x 599 x 602 1642 x 599 x 602
Peso netto kg 101 101 102 102 103
Connettore del tubo dell'acqua Pollici R 1¼ R 1¼ R 1¼ R 1¼ R 1¼
Numero di velocità Velocità variabile Velocità variabile Velocità variabile Velocità variabile Velocità variabile
Pompa di classe A Potenza d'ingresso W 145 145 145 145 173
Portata acqua in riscaldamento (∆T=5 K. 35 °C) L/min 25,8 34,4 25,8 34,4 45,9
Volume acqua L 185 185 185 185 185
Temperatura massima dell'acqua calda sanitaria °C 65 65 65 65 65
Materiale all'interno del serbatoio Acciaio inox Acciaio inox Acciaio inox Acciaio inox Acciaio inox
Profilo di prelievo secondo EN16147 L L L L L
Serbatoio ACS con efficienza ERP a clima medio / Da A+ a F A / A+ / A A / A+ / A A / A+ / A A / A+ / A A / A+ / A
caldo / freddo 2)
Serbatoio ACS con ERP a clima medio η / COPaCS η wh % / COPaCS 112 / 2,80 112 / 2,80 112 / 2,80 112 / 2,80 107 / 2,68
Serbatoio ACS con ERP a clima caldo η / COPaCS η wh % / COPaCS 132 / 3,30 132 / 3,30 132 / 3,30 132 / 3,30 128 / 3,20
Serbatoio ACS con ERP a clima freddo η / COPaCS η wh % / COPaCS 88 / 2,20 88 / 2,20 88 / 2,20 88 / 2,20 84 / 2,10
Unità esterna
Potenza sonora 3) Calore dB(A) 65 65 65 65 65
Dimensioni / Peso netto A x L x P mm / kg 1340 x 900 x 320 / 88 1340 x 900 x 320 / 88 1340 x 900 x 320 / 90 1340 x 900 x 320 / 90 1340 x 900 x 320 / 103
Refrigerante (R32) / CO Eq. kg / T 1,60 / 1.080 1,60 / 1.080 1,60 / 1.080 1,60 / 1.080 1,83 / 1.235
2
Diametro delle tubazioni Liquido / Gas Pollici (mm) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70) 1/4 (6,35) / 1/2 (12,70)
Gamma di lunghezza dei tubi / Differenza in m / m 3 ~ 30 / 20 3 ~ 30 / 20 3 ~ 30 / 20 3 ~ 30 / 20 3 ~ 30 / 20
elevazione (int. / est.)
Lunghezza del tubo pre-caricato / Quantità aggiuntiva m / g/m 10 / 30 10 / 30 10 / 30 10 / 30 10 / 30
di gas
Campo di funzionamento - Calore °C -28 ~ +35 -28 ~ +35 -28 ~ +35 -28 ~ +35 -28 ~ +35
ambiente esterno Raffrescamento °C +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43
Uscita dell’acqua 4) Caldo / Freddo °C 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20 20 ~ 60 / 5 ~ 20
Informazioni elettriche WH-ADC0912K6E5 WH-ADC0912K6E5 WH-ADC0912K9E8 WH-ADC0912K9E8 WH-ADC16K9E8
Resistenza elettrica di riserva kW 6,00 6,00 9,00 9,00 9,00
Fusibile consigliato A 30 / 30 30 / 30 20 / 20 20 / 20 20 / 20
Dimensione minima del cavo consigliata, mm² 3x4,0 / 3x4,0 3x4,0 / 3x4,0 5x1,5 / 5x1,5 5x1,5 / 5x1,5 5x2,5 / 5x1,5
alimentazione 1 / 2 5)
1) Scala da A+++ a D. 2) Scala da A+ a F. 3) Livello di potenza sonora in conformità alla norma EN12102 alle condizioni della norma EN14825. 4) Con una temperatura esterna tra i -10 °C e i -15 °C, la
temperatura dell'acqua in uscita diminuisce gradualmente da 60 °C a 55 °C. 5) Verificare le normative locali. * Disponibile in estate 2024. ** La classificazione EER e COP è solo a 230 V, in conformità alla
direttiva UE 2003/32/CE. *** Questo prodotto è stato progettato per essere conforme alla direttiva europea sulla qualità delle acque destinate al consumo umano (UE) 2020/2184. La durata del prodotto non è
garantita in caso di utilizzo di acqua di falda, come acqua di sorgente o di pozzo, di utilizzo di acqua di rubinetto con presenza di sale o altre impurità, né in aree con qualità dell'acqua acida. I costi di
manutenzione e garanzia relativi a questi casi sono a carico del cliente.
Accessori Accessori
CZ-TAW1-CBL Cavo di prolunga da 10 m per CZ-TAW1B
CZ-RTW1 Comando opzionale per il controllo a 2 zone. Serie K e L
CZ-NS5P PCB per le funzioni avanzate
CZ-TAW1B Aquarea Smart Cloud per il controllo e la manutenzione PAW-A2W-RTWIRED Termostato ambiente
a distanza tramite LAN wireless o cablata
Termostato ambiente LCD senza fili
PAW-A2W-RTWIRELESS
R32 A++ A+++ A+ CLASSE A RISCALDAMENTO -28 °C ACQUA IN USCITA
PUMPA ACQUA
-20°C
60°C
VELOCITÀ COSTANTE MODALITÀ FILTRO ACQUA TEMPERATURA COLLEGAMENTO CONNETTIVITA' 5 ANNI
REFRIGERANTE ErP 55°C ErP 35°C ACS AUTOMATICA T-CAP ACS RISCALDAMENTO CON MAGNETE DI MANDATA SENSORE DI FLUSSO AL SERBATOIO WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
CONTROLLO INTERNET: Optional.
78
