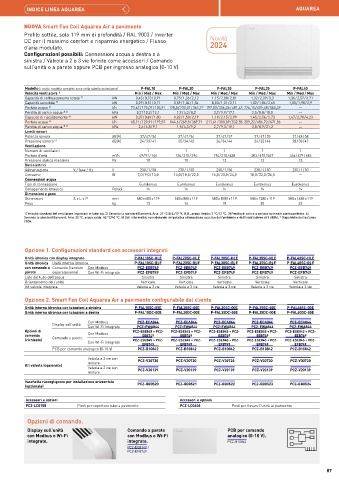

INDICE LINEA AQUAREA AQUAREA

NUOVA Smart Fan Coil Aquarea Air a pavimento
Profilo sottile, solo 119 mm di profondità / RAL 9003 / Inverter
DC per il massimo comfort e risparmio energetico / Flusso Novità
2024
d'aria modulato.
Configurazioni possibili: Connessioni acqua a destra o a
sinistra / Valvole a 2 o 3 vie fornite come accessori / Comando
sull'unità o a parete oppure PCB per ingresso analogico (0-10 V)

Modello (i codici modello completi sono nella tabella sottostante) P-FAL10 P-FAL20 P-FAL30 P-FAL35 P-FAL40
Velocità ventilatore 1) Min / Med / Max Min / Med / Max Min / Med / Max Min / Med / Max Min / Med / Max
Capacità di raffrescamento totale 2) kW 0,43 / 0,73 / 0,91 0,75 / 1,36 / 2,12 1,15 / 2,08 / 2,81 1,32 / 2,39 / 3,3 1,36 / 2,57 / 3,71
Capacità sensibile 2) kW 0,29 / 0,51 / 0,71 0,59 / 1,04 / 1,54 0,83 / 1,51 / 2,11 1,02 / 1,84 / 2,65 1,05 / 1,98 / 2,9
Portata acqua 2) l/h 73,67 / 125,07 / 155,91 128,5 / 233,01 / 363,22 197,03 / 356,36 / 481,43 226,15 / 409,48 / 565,39 —
Perdita di carico acqua 2) 3) kPa 5,7 / 10,2 / 12,1 1,9 / 4,3 / 8,2 2,7 / 9,9 / 17,1 2,5 / 8,8 / 18,0 —
Capacità di riscaldamento 4) kW 0,37 / 0,69 / 1,00 0,82 / 1,50 / 2,19 1,19 / 2,15 / 2,99 1,45 / 2,56 / 3,73 1,47 / 2,78 / 4,23
Portata acqua 4) l/h 65,11 / 120,91 / 179,87 144,6 / 269,8 / 389,71 211,61 / 380,89 / 532,55 259,22 / 456,72 / 671,86 —
Perdita di carico acqua 3) 4) kPa 2,6 / 6,8 / 9,1 1,5 / 4,3 / 9,2 2,7 / 9,3 / 19,1 3,0 / 8,9 / 21,2 —
Livelli sonori
Potenza sonora dB(A) 37 / 47 / 54 37 / 47 / 54 37 / 47 / 57 37 / 47 / 55 37 / 48 / 58
Pressione sonora 5) dB(A) 24 / 33 / 41 25 / 34 / 42 26 / 34 / 44 26 / 35 / 46 28 / 38 / 47
Ventilazione
Numero di ventilatori 1 1 1 1 1
Portata d'aria m³/h 49 / 91 / 146 124 / 210 / 294 194 / 318 / 438 302 / 410 / 567 364 / 479 / 663
Pressione statica massima Pa 10 10 13 13 13
Dati elettrici
Alimentazione V / fase / Hz V 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50
Consumo W 7,0 / 9,0 / 13,0 14,0 / 18,0 / 22,0 16,0 / 20,0 / 24,0 18,0 / 22,0 / 26,5 —
Connessioni acqua
Tipo di connessione Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus
Collegamento idraulico Pollici ¾ ¾ ¾ ¾ ¾
Dimensioni e peso
Dimensioni A x L x P mm 580 x 680 x 119 580 x 880 x 119 580 x 1080 x 119 580 x 1280 x 119 580 x 1480 x 119
Peso kg 13 16 18 20 23
1) Velocità standard del ventilatore impostate in fabbrica. 2) Secondo lo standard Eurovent. Aria: 27 °C B.S./19 °C B.U., acqua fredda: 7 °C/12 °C. 3) Perdita di carico a portata nominale corrispondente. 4)
Secondo lo standard Eurovent. Aria: 20 °C, acqua calda: 45 °C/40 °C. 5) Dati informativi, considerando un'ipotetica attenuazione acustica dell'ambiente e dell'installazione di 9 dB(A). * Disponibile dall'autunno
2024.

Opzione 1. Configurazioni standard con accessori integrati
Unità idronica con display integrato P-FAL10SC-HLE P-FAL20SC-HLE P-FAL30SC-HLE P-FAL35SC-HLE P-FAL40SC-HLE
Unità idronica Unità interna idronica P-FAL10SC-RLE P-FAL20SC-RLE P-FAL30SC-RLE P-FAL35SC-RLE P-FAL40SC-RLE
con comando a Comando (venduto Con Modbus PCZ-EEB749 PCZ-EEB749 PCZ-EEB749 PCZ-EEB749 PCZ-EEB749
parete separatamente) Con Wi-Fi integrato PCZ-EFB749 PCZ-EFB749 PCZ-EFB749 PCZ-EFB749 PCZ-EFB749
Lato del tubo dell'acqua Sinistra Sinistra Sinistra Sinistra Sinistra
Orientamento dell'unità Verticale Verticale Verticale Verticale Verticale
Kit valvola integrata Valvola a 3 vie Valvola a 3 vie Valvola a 3 vie Valvola a 3 vie Valvola a 3 vie

Opzione 2. Smart Fan Coil Aquarea Air a pavimento configurabile dal cliente
Unità interna idronica con tubazioni a sinistra P-FAL10SC-00E P-FAL20SC-00E P-FAL30SC-00E P-FAL35SC-00E P-FAL40SC-00E
Unità interna idronica con tubazioni a destra P-FAL10DC-00E P-FAL20DC-00E P-FAL30DC-00E P-FAL35DC-00E P-FAL40DC-00E
Con Modbus PCZ-ECA844 PCZ-ECA844 PCZ-ECA844 PCZ-ECA844 PCZ-ECA844
Display sull'unità Con Wi-Fi integrato PCZ-EWA844 PCZ-EWA844 PCZ-EWA844 PCZ-EWA844 PCZ-EWA844
Opzioni di PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ-
comando Con Modbus EEB749 EEB749 EEB749 EEB749 EEB749
(richiesto) Comando a parete PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ- PCZ-ESE845 + PCZ-
Con Wi-Fi integrato EFB749 EFB749 EFB749 EFB749 EFB749
PCB per comando analogico (0-10 V) PCZ-B10842 PCZ-B10842 PCZ-B10842 PCZ-B10842 PCZ-B10842
Valvola a 3 vie con PCZ-V30720 PCZ-V30720 PCZ-V30720 PCZ-V30720 PCZ-V30720
Kit valvola (opzionale) motore
Valvola a 2 vie con PCZ-V20139 PCZ-V20139 PCZ-V20139 PCZ-V20139 PCZ-V20139
motore
Vaschetta raccogligocce per installazione orizzontale PCZ-GB0520 PCZ-GB0521 PCZ-GB0522 PCZ-GB0523 PCZ-GB0524
(opzionale)

Accessori e opzioni Accessori e opzioni
PCZ-LC0158 Piedi per copertura tubo a pavimento PCZ-LC0606 Piedi per fissare l'unità al pavimento

Opzioni di comando.

Display sull'unità Comando a parete PCB per comando
con Modbus o Wi-Fi con Modbus o Wi-Fi analogico (0-10 V).
integrato. integrato. PCZ-B10842
PCZ-EEB749 /
PCZ-EFB749

87
