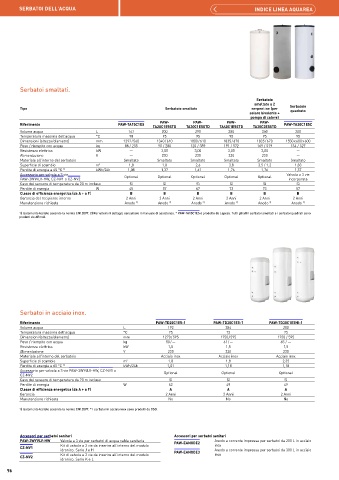

Page 96 - PANASONIC - AQUAREA

SERBATOI DELL'ACQUA INDICE LINEA AQUAREA

Serbatoi smaltati.
Serbatoio
smaltato a 2
Tipo Serbatoio smaltato serpentine (per Serbatoio
quadrato
solare bivalente +
pompa di calore)
PAW-
PAW-
PAW-
PAW-
Riferimento PAW-TA15C1E5 TA20C1E5STD TA30C1E5STD TA40C1E5STD TA30C2E5STD PAW-TA20C1E5C
Volume acqua L 167 200 290 380 350 200
Temperatura massima dell’acqua °C 90 95 95 95 95 95
Dimensioni (altezza/diametro) mm 1297 / 560 1340 / 610 1800 / 610 1835 / 670 1835 / 670 1550 x 600 x 600
Peso / riempito con acqua kg 88 / 255 90 / 280 120 / 389 191 / 572 169 / 519 134 / 327
Resistenza elettrica kW — 3,00 3,00 3,00 3,00 —
Alimentazione V — 230 230 230 230 —
Materiale all'interno del serbatoio Smaltato Smaltato Smaltato Smaltato Smaltato Smaltato
Superficie di scambio m² 1,8 1,8 2,6 3,8 3,5 / 1,2 1,83
Perdita di energia a 65 °C 1) kWh/24h 1,08 1,37 1,61 1,76 1,76 1,37
Accessorio per valvola a 3 vie Optional Optional Optional Optional Optional Valvola a 3 vie
PAW-3WYVLV-HW, CZ-NV1 o CZ-NV2 incorporata
Cavo del sensore di temperatura da 20 m incluso Sì Sì Sì Sì Sì Sì
Perdite di energia W 45 57 67 73 73 57
Classe di efficienza energetica (da A + a F) B B B B B B
Garanzia del recipiente interno 2 Anni 2 Anni 2 Anni 2 Anni 2 Anni 2 Anni
Manutenzione richiesta Anodo 2) Anodo 2) Anodo 2) Anodo 2) Anodo 2) Anodo 2)
1) Isolamento testato secondo la norma EN12897. 2) Per ulteriori dettagli, consultare il manuale di assistenza. * PAW-TA15C1E5 è prodotto da Lapesa. Tutti gli altri serbatoi smaltati e i serbatoi quadrati sono
prodotti da AEmail.

Serbatoi in acciaio inox.
Riferimento PAW-TD20C1E5-1 PAW-TD30C1E5-1 PAW-TD30C1E5HI-1
Volume acqua L 192 284 280
Temperatura massima dell’acqua °C 75 75 75
Dimensioni (altezza/diametro) mm 1270 / 595 1750 / 595 1750 / 595
Peso / riempito con acqua kg 50 / — 61 / — 65 / —
Resistenza elettrica kW 1,5 1,5 1,5
Alimentazione V 230 230 230
Materiale all'interno del serbatoio Acciaio inox Acciaio inox Acciaio inox
Superficie di scambio m² 1,8 1,8 2,35
Perdita di energia a 65 °C 1) kWh/24h 1,01 1,18 1,18
Accessorio per valvola a 3 vie PAW-3WYVLV-HW, CZ-NV1 o Optional Optional Optional
CZ-NV2
Cavo del sensore di temperatura da 20 m incluso Sì Sì Sì
Perdite di energia W 42 49 49
Classe di efficienza energetica (da A + a F) A A A
Garanzia 2 Anni 2 Anni 2 Anni
Manutenzione richiesta No No No
1) Isolamento testato secondo la norma EN12897. * I serbatoi in acciaio inox sono prodotti da OSO.

Accessori per serbatoi sanitari Accessori per serbatoi sanitari
PAW-3WYVLV-HW Valvola a 3 vie per serbatoi di acqua calda sanitaria PAW-EANODE2 Anodo a corrente impressa per serbatoi da 200 L in acciaio
CZ-NV1 Kit di valvole a 3 vie da inserire all'interno del modulo PAW-EANODE3 inox
Anodo a corrente impressa per serbatoi da 300 L in acciaio
idronico. Serie J e H
CZ-NV2 Kit di valvole a 3 vie da inserire all'interno del modulo inox
idronico. Serie K e L
96
