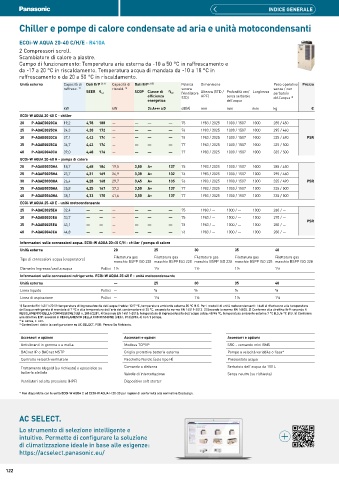

Page 122 - PANASONIC - LISTINO 2025

INDICE GENERALE

Chiller e pompe di calore condensate ad aria e unità motocondensanti

ECOi-W AQUA 20-40 C/H/E · R410A
2 Compressori scroll.
Scambiatore di calore a piastre.
Campo di funzionamento: Temperatura aria esterna da -10 a 50 °C in raffrescamento e
da -17 a 20 °C in riscaldamento. Temperatura acqua di mandata da -10 a 18 °C in
raffrescamento e da 20 a 50 °C in riscaldamento.
Unità esterna Capacità di Dati ErP 2) 3) Capacità di Dati ErP 2) 5) Potenza Dimensione Peso operativo Prezzo
raffresc. 1) riscald. 4) sonora senza / con
SEER η s,c SCOP Classe di η s,h (Ventilatore Altezza (STD / Profondità con/ Larghezza serbatoio
efficienza STD) HPF) senza serbatoio dell'acqua 6)
energetica dell'acqua
kW kW Da A+++ a D dB(A) mm mm mm kg €
ECOi-W AQUA 20-40 C - chiller
20 P-AQAE0020CA 19,2 4,78 188 — — — — 75 1983 / 2025 1 000 / 1 507 1 000 285 / 450
25 P-AQAE0025CA 24,3 4,38 172 — — — — 76 1983 / 2025 1 000 / 1 507 1 000 295 / 460
30 P-AQAE0030CA 27,1 4,43 174 — — — — 76 1983 / 2025 1 000 / 1 507 1 000 325 / 490 PSR
35 P-AQAE0035CA 36,7 4,43 174 — — — — 77 1983 / 2025 1 000 / 1 507 1 000 335 / 500
40 P-AQAE0040CA 39,0 4,48 176 — — — — 77 1983 / 2025 1 000 / 1 507 1 000 335 / 500
ECOi-W AQUA 20-40 H - pompa di calore
20 P-AQAE0020HA 18,7 4,68 184 19,5 3,50 A+ 137 75 1983 / 2025 1 000 / 1 507 1 000 285 / 450
25 P-AQAE0025HA 23,7 4,31 169 26,9 3,38 A+ 132 76 1983 / 2025 1 000 / 1 507 1 000 295 / 460
30 P-AQAE0030HA 26,4 4,28 168 29,7 3,45 A+ 135 76 1983 / 2025 1 000 / 1 507 1 000 325 / 490 PSR
35 P-AQAE0035HA 35,8 4,25 167 37,3 3,50 A+ 137 77 1983 / 2025 1 000 / 1 507 1 000 335 / 500
40 P-AQAE0040HA 38,1 4,33 170 41,6 3,50 A+ 137 77 1983 / 2025 1 000 / 1 507 1 000 335 / 500
ECOi-W AQUA 25-40 E - unità motocondensante
25 P-AQAE0025EA 32,4 — — — — — — 75 1983 / — 1000 / — 1 000 260 / —
30 P-AQAE0030EA 33,7 — — — — — — 75 1983 / — 1000 / — 1 000 270 / —
PSR
35 P-AQAE0035EA 43,1 — — — — — — 76 1983 / — 1000 / — 1 000 280 / —
40 P-AQAE0040EA 44,8 — — — — — — 76 1983 / — 1000 / — 1 000 280 / —
Informazioni sulle connessioni acqua. ECOi-W AQUA 20-40 C/H - chiller / pompa di calore
Unità esterna 20 25 30 35 40
Tipo di connessioni acqua (evaporatore) Filettatura gas Filettatura gas Filettatura gas Filettatura gas Filettatura gas
maschio BSPP ISO 228 maschio BSPP ISO 228 maschio BSPP ISO 228 maschio BSPP ISO 228 maschio BSPP ISO 228
Diametro ingresso/uscita acqua Pollici 1½ 1½ 1½ 1½ 1½
Informazioni sulle connessioni refrigerante. ECOi-W AQUA 25-40 E - unità motocondensante
Unità esterna — 25 30 35 40
Linea liquido Pollici — ⅝ ⅝ ⅝ ⅝
Linea di aspirazione Pollici — 1⅛ 1⅛ 1⅛ 1⅛
1) Secondo EN 14511-2013: temperatura di ingresso/uscita dell'acqua fredda: 12/7 °C, temperatura ambiente esterna 35 °C B.S. Per i modelli di unità motocondensanti: I dati si riferiscono alla temperatura
dell'acqua refrigerata di mandata di 7 °C e alla temperatura dell'aria del condensatore di 35 °C, secondo la norma EN 14511-2013. 2) Secondo la norma EN 14825. 3) Conforme alla direttiva ErP: secondo il
REGOLAMENTO DELLA COMMISSIONE (UE) n. 2016/2281. 4) Secondo EN 14511-2013: temperatura di ingresso/uscita dell'acqua calda: 40/45 °C, temperatura ambiente esterna 7 °C B.S./6 °C B.U. 5) Conforme
alla direttiva ErP: secondo il REGOLAMENTO DELLA COMMISSIONE (UE) n. 813/2013. 6) Con 1 pompa.
* s: senza, c: con.
* Controllare i dati e la configurazione su AC SELECT. PSR: Prezzo Su Richiesta.
Accessori e opzioni Accessori e opzioni Accessori e opzioni
Antivibranti in gomma o a molla Modbus TCP/IP SRC - comando mini BMS
BACnet IP o BACnet MSTP Griglia protettiva batteria esterna Pompe a velocità variabile o fissa*
Controllo velocità ventilatore Pacchetto Nordic (solo tipo H) Pressostato acqua
Trattamento blygold (su richiesta) o epossidico su Comando a distanza Serbatoio dell'acqua da 100 L
batteria alettata Valvole di intercettazione Senza neutro (su richiesta)
Ventilatori ad alta pressione (HPF) Dispositivo soft starter

* Non disponibile con le unità ECOi-W AQUA C ed ECOi-W AQUA H 20-30 per ragioni di conformità alla normativa Ecodesign.

AC SELECT.

Lo strumento di selezione intelligente e
intuitivo. Permette di configurare la soluzione
di climatizzazione ideale in base alle esigenze:
https://acselect.panasonic.eu/
