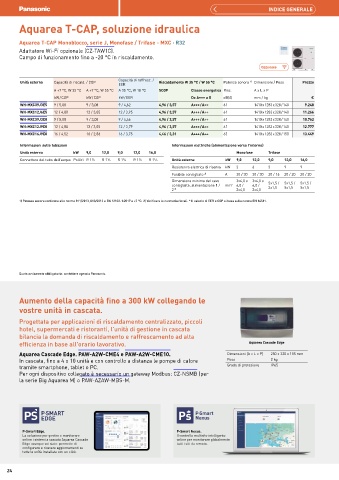

Page 24 - PANASONIC - LISTINO 2025

INDICE GENERALE

Aquarea T-CAP, soluzione idraulica

Aquarea T-CAP Monoblocco, serie J, Monofase / Trifase - MXC · R32
Adattatore Wi-Fi opzionale (CZ-TAW1C).
Campo di funzionamento fino a -20 °C in riscaldamento.
Opzionale

Unità esterna Capacità di riscald. / COP Capacità di raffresc. / Riscaldamento W 35 °C / W 55 °C Potenza sonora 1) Dimensioni / Peso Prezzo
EER
A +7 °C, W 35 °C A +7 °C, W 55 °C A 35 °C, W 18 °C SCOP Classe energetica Risc. A x L x P
kW / COP kW / COP kW / EER Da A+++ a D dB(A) mm / kg €
WH-MXC09J3E5 9 / 5,08 9 / 3,08 9 / 4,62 4,96 / 3,57 A+++ / A++ 61 1410 x 1283 x 320 / 140 9.248
WH-MXC12J6E5 12 / 4,80 12 / 3,05 12 / 3,95 4,96 / 3,57 A+++ / A++ 61 1410 x 1283 x 320 / 140 11.266
WH-MXC09J3E8 9 / 5,08 9 / 3,08 9 / 4,46 4,96 / 3,57 A+++ / A++ 61 1410 x 1283 x 320 / 140 10.762
WH-MXC12J9E8 12 / 4,80 12 / 3,05 12 / 3,79 4,96 / 3,57 A+++ / A++ 61 1410 x 1283 x 320 / 140 12.777
WH-MXC16J9E8 16 / 4,52 16 / 2,86 16 / 3,75 4,46 / 3,31 A+++ / A++ 63 1410 x 1283 x 320 / 150 13.449
Informazioni sulle tubazioni Informazioni elettriche (alimentazione verso l'interno)
Unità esterna kW 9,0 12,0 9,0 12,0 16,0 Monofase Trifase
Connettore del tubo dell'acqua Pollici R 1¼ R 1¼ R 1¼ R 1¼ R 1¼ Unità esterna kW 9,0 12,0 9,0 12,0 16,0
Resistenza elettrica di riserva kW 3 6 3 9 9
Fusibile consigliato 2) A 30 / 30 30 / 30 20 / 16 20 / 20 20 / 20
Dimensione minima del cavo 3x4,0 o 3x4,0 o 5x1,5 / 5x1,5 / 5x1,5 /
consigliata, alimentazione 1 / mm² 6,0 / 6,0 / 3x1,5 5x1,5 5x1,5
2 2) 3x4,0 3x4,0

1) Potenza sonora conforme alle norme 811/2013, 813/2013 e EN 12102-1:2017 a +7 °C. 2) Verificare le normative locali. * Il calcolo di EER e COP si basa sulla norma EN 14511.

Quota avviamento obbligatoria: contattare agenzia Panasonic.

Aumento della capacità fino a 300 kW collegando le

vostre unità in cascata.
Progettata per applicazioni di riscaldamento centralizzato, piccoli
hotel, supermercati e ristoranti, l'unità di gestione in cascata
bilancia la domanda di riscaldamento e raffrescamento ad alta
efficienza in base all'orario lavorativo. Aquarea Cascade Edge

Aquarea Cascade Edge. PAW-A2W-CME4 e PAW-A2W-CME10. Dimensioni (A x L x P) 250 x 320 x 155 mm
In cascata, fino a 4 o 10 unità e con controllo a distanza le pompe di calore Peso 2 kg
tramite smartphone, tablet o PC. Grado di protezione IP65
Per ogni dispositivo collegato è necessario un gateway Modbus: CZ-NSMB (per
la serie Big Aquarea M) o PAW-AZAW-MBS-M.

P-Smart Edge. P-Smart Nexus.
La soluzione per gestire e monitorare Il controllo multisito intelligente
online i sistemi a cascata Aquarea Cascade online per monitorare globalmente
Edge ovunque voi siate: permette di tutti i siti da remoto.
configurare e ricevere aggiornamenti su
tutte le unità installate con un click.
