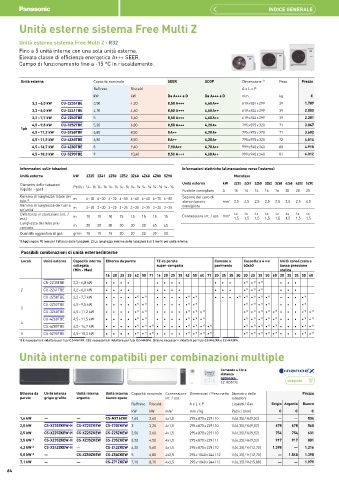

INDICE GENERALE

Unità esterne sistema Free Multi Z

Unità esterne sistema Free Multi Z · R32
Fino a 5 unità interne con una sola unità esterna.
Elevata classe di efficienza energetica A+++ SEER.
Campo di funzionamento fino a -15 °C in riscaldamento.

Unità esterna Capacità nominale SEER SCOP Dimensione 1) Peso Prezzo
Raffresc. Riscald. A x L x P
kW kW Da A+++ a D Da A+++ a D mm kg €
3,2 ~ 6,0 kW CU-2Z35TBE 3,50 4,20 8,50 A+++ 4,60 A++ 619 x 824 x 299 39 1.789
3,2 ~ 6,0 kW CU-2Z41TBE 4,10 4,60 8,50 A+++ 4,60 A++ 619 x 824 x 299 39 2.005
3,2 ~ 7,7 kW CU-2Z50TBE 5 5,60 8,50 A+++ 4,60 A++ 619 x 824 x 299 39 2.281
4,5 ~ 9,5 kW CU-3Z52TBE 5,20 6,80 8,50 A+++ 4,20 A+ 795 x 875 x 320 71 3.047
1ph
4,5 ~ 11,2 kW CU-3Z68TBE 6,80 8,50 8 A++ 4,20 A+ 795 x 875 x 320 71 3.602
4,5 ~ 11,5 kW CU-4Z68TBE 6,80 8,50 8 A++ 4,20 A+ 795 x 875 x 320 72 4.514
4,5 ~ 14,7 kW CU-4Z80TBE 8 9,40 7,90 A++ 4,70 A++ 999 x 940 x 340 80 4.915
4,5 ~ 18,3 kW CU-5Z90TBE 9 10,40 8,50 A+++ 4,68 A++ 999 x 940 x 340 81 6.312

Informazioni sulle tubazioni Informazioni elettriche (alimentazione verso l’esterno)
Unità esterna kW 2Z35 2Z41 2Z50 3Z52 3Z68 4Z68 4Z80 5Z90 Monofase
Diametro delle tubazioni Pollici ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ ¼ - ⅜ Unità esterna kW 2Z35 2Z41 2Z50 3Z52 3Z68 4Z68 4Z80 5Z90
(liquido - gas) Fusibile consigliato A 16 16 16 16 16 20 20 25
Gamma di lunghezza totale dei m 6 ~ 30 6 ~ 30 6 ~ 30 6 ~ 50 6 ~ 60 6 ~ 60 6 ~ 70 6 ~ 80 Sezione del cavo di
tubi 2) alimentazione mm² 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,0
Gamma di lunghezza dei tubi a m 3 ~ 20 3 ~ 20 3 ~ 20 3 ~ 25 3 ~ 25 3 ~ 25 3 ~ 25 3 ~ 25 consigliata
un'unità
Differenza in elevazione (int. / m 10 10 10 15 15 15 15 15 Connessione int. / est. mm² 4x 4x 4x 4x 4x 4x 4x 4x
est.) 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Lunghezza del tubo pre- m 20 20 20 30 30 30 45 45
caricato
Quantità aggiuntiva di gas gr/m 15 15 15 20 20 20 20 20
1) Aggiungere 70 mm per l'attacco delle tubazioni. 2) La lunghezza minima delle tubazioni è di 3 metri per unità interna.
Possibili combinazioni di unità esterne/interne

Locali Unità esterna Capacità interna Etherea da parete TZ da parete Console a Cassetta a 4 vie Unità canalizzata a
collegata super-compatta pavimento 60x60 bassa pressione
(Min - Max) statica
16 20 25 35 42 50 71 16 20 25 35 42 50 60 71 20 25 35 50 20 25 35 50 60 20 25 35 50 60
CU-2Z35TBE 3,2 ~ 6,0 kW • • • • • • • • • • • • 1) • 1) • 1) • • •
2 CU-2Z41TBE 3,2 ~ 6,0 kW • • • • • • • • • • • • 1) • 1) • 1) • • •
CU-2Z50TBE 3,2 ~ 7,7 kW • • • • • 1) • 1) • • • • • 1) • 1) • • • • 1) • 1) • 1) • 1) • 1) • • • • 1)
CU-3Z52TBE 4,5 ~ 9,5 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • • • • 1)
3
CU-3Z68TBE 4,5 ~ 11,2 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
CU-4Z68TBE 4,5 ~ 11,5 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
4
CU-4Z80TBE 4,5 ~ 14,7 kW • • • • • 1) • 1) • 3) • • • • • 1) • 1) • 1) • 3) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
5 CU-5Z90TBE 4,5 ~ 18,3 kW • • • • • 1) • 1) • 3) • • • • • 1) • 1) • 1) • 3) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
1) È necessario il riduttore per tubi CZ-MA1PA. 2) È necessario il riduttore per tubi CZ-MA2PA. 3) Sono necessari i riduttori per tubi CZ-MA2PA e CZ-MA3PA.
Unità interne compatibili per combinazioni multiple

Comando a filo a
distanza
opzionale.
CZ-RD517C Integrato

Etherea da Unità interna Unità interna Unità interna Capacità nominale Connessione Dimensioni / Peso netto Diametro delle Prezzo
parete grigio grafite argento bianco opaco int. / est. tubazioni
Raffresc. Riscald. A x L x P Liquido / Gas Grigio Argento Bianco
kW kW mm² mm / kg Pollici (mm) € € €
1,6 kW — — CS-MZ16ZKE 1,60 2,60 4x1,5 295 x 870 x 229 / 10 ¼ (6,35) / ⅜ (9,52) — — 534
2,0 kW CS-XZ20ZKEW-H CS-XZ20ZKEW CS-Z20ZKEW 2 3,20 4x1,5 295 x 870 x 229 / 10 ¼ (6,35) / ⅜ (9,52) 678 678 560
2,5 kW CS-XZ25ZKEW-H CS-XZ25ZKEW CS-Z25ZKEW 2,50 3,60 4x1,5 295 x 870 x 229 / 10 ¼ (6,35) / ⅜ (9,52) 754 754 631
3,5 kW 1) CS-XZ35ZKEW-H CS-XZ35ZKEW CS-Z35ZKEW 3,50 4,50 4x1,5 295 x 870 x 229 / 11 ¼ (6,35) / ⅜ (9,52) 917 917 801
4,2 kW 2) CS-XZ42ZKEW-H — CS-Z42ZKEW 4,20 5,60 4x1,5 295 x 870 x 229 / 10 ¼ (6,35) / ½ (12,70) 1.398 — 1.216
5,0 kW 3) — CS-XZ50ZKEW CS-Z50ZKEW 5 6,80 4x2,5 295 x 1040 x 244 / 12 ¼ (6,35) / ½ (12,70) — 1.540 1.398
7,1 kW — — CS-Z71ZKEW 7,10 8,70 4x2,5 295 x 1040 x 244 / 13 ¼ (6,35) / ⅝ (15,88) — — 1.979
