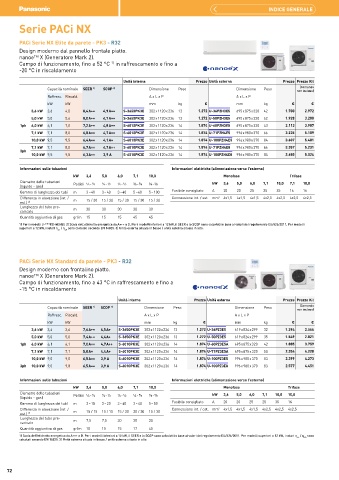

Page 72 - PANASONIC - LISTINO 2025

INDICE GENERALE

Serie PACi NX

PACi Serie NX Elite da parete - PK3 - R32
Design moderno dal pannello frontale piatto.
nanoe™ X (Generatore Mark 2).
Campo di funzionamento, fino a 52 °C in raffrescamento e fino a
1)
-20 °C in riscaldamento
Unità interna Prezzo Unità esterna Prezzo Prezzo Kit
(Comando
Capacità nominale SEER 2) SCOP 2) Dimensione Peso Dimensione Peso non incluso)
Raffresc. Riscald. A x L x P A x L x P
kW kW mm kg € mm kg € €
3,6 kW 3,6 4,0 8,4 A++ 4,9 A++ S-3650PK3E 302 x 1120 x 236 13 1.272 U-36PZH3E5 695 x 875 x 320 42 1.700 2.972
5,0 kW 5,0 5,6 8,0 A++ 4,7 A++ S-3650PK3E 302 x 1120 x 236 13 1.272 U-50PZH3E5 695 x 875 x 320 42 1.928 3.200
1ph 6,0 kW 6,1 7,0 7,2 A++ 4,8 A++ S-6010PK3E 302 x 1120 x 236 14 1.874 U-60PZH3E5 695 x 875 x 320 43 2.113 3.987
7,1 kW 7,1 8,0 6,8 A++ 4,7 A++ S-6010PK3E 302 x 1120 x 236 14 1.874 U-71PZH4E5 996 x 980 x 370 66 3.235 5.109
10,0 kW 9,5 9,5 6,4 A++ 4,1 A+ S-6010PK3E 302 x 1120 x 236 14 1.874 U-100PZH4E5 996 x 980 x 370 84 3.607 5.481
7,1 kW 7,1 8,0 6,7 A++ 4,7 A++ S-6010PK3E 302 x 1120 x 236 14 1.874 U-71PZH4E8 996 x 980 x 370 66 3.357 5.231
3ph
10,0 kW 9,5 9,5 6,3 A++ 3,9 A S-6010PK3E 302 x 1120 x 236 14 1.874 U-100PZH4E8 996 x 980 x 370 84 3.650 5.524
Informazioni sulle tubazioni Informazioni elettriche (alimentazione verso l’esterno)
kW 3,6 5,0 6,0 7,1 10,0 Monofase Trifase
Diametro delle tubazioni Pollici ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ kW 3,6 5,0 6,0 7,1 10,0 7,1 10,0
(liquido - gas)
Gamma di lunghezza dei tubi m 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 60 5 ~ 100 Fusibile consigliato A 20 20 25 25 35 16 16
Differenza in elevazione (int. / m 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 Connessione int. / est. mm² 4x1,5 4x1,5 4x1,5 4x2,5 4x2,5 4x2,5 4x2,5
est.) 3)
Lunghezza del tubo pre- m 30 30 30 30 30
caricato
Quantità aggiuntiva di gas gr/m 15 15 15 45 45
1) Per i modelli U-***PZH4E5(8). 2) Scala dell'etichetta energetica da A+++ a D. Per i modelli inferiori a 12 kW, il SEER e lo SCOP sono calcolati in base ai valori del regolamento EU/626/2011. Per modelli
superiori a 12 kW, i valori η s,c / η s,h sono calcolati secondo EN 14825. 3) Unità esterna situata in basso / unità esterna situata in alto.

PACi Serie NX Standard da parete - PK3 - R32
Design moderno con frontalino piatto.
nanoe™ X (Generatore Mark 2).
Campo di funzionamento, fino a 43 °C in raffrescamento e fino a
-15 °C in riscaldamento

Unità interna Prezzo Unità esterna Prezzo Prezzo Kit
(Comando
Capacità nominale SEER 1) SCOP 1) Dimensione Peso Dimensione Peso non incluso)
Raffresc. Riscald. A x L x P A x L x P
kW kW mm kg € mm kg € €
3,6 kW 3,6 3,6 7,6 A++ 4,5 A+ S-3650PK3E 302 x 1120 x 236 13 1.272 U-36PZ3E5 619 x 824 x 299 32 1.294 2.566
5,0 kW 5,0 5,0 7,4 A++ 4,4 A+ S-3650PK3E 302 x 1120 x 236 13 1.272 U-50PZ3E5 619 x 824 x 299 35 1.549 2.821
1ph 6,0 kW 6,1 6,1 7,0 A++ 4,7 A++ S-6010PK3E 302 x 1120 x 236 14 1.874 U-60PZ3E5A 695 x 875 x 320 42 1.885 3.759
7,1 kW 7,1 7,1 5,8 A+ 4,4 A+ S-6010PK3E 302 x 1120 x 236 14 1.874 U-71PZ3E5A 695 x 875 x 320 50 2.354 4.228
10,0 kW 9,0 9,0 6,5 A++ 3,9 A S-6010PK3E 302 x 1120 x 236 14 1.874 U-100PZ3E5 996 x 980 x 370 83 2.399 4.273
3ph 10,0 kW 9,0 9,0 6,5 A++ 3,9 A S-6010PK3E 302 x 1120 x 236 14 1.874 U-100PZ3E8 996 x 980 x 370 83 2.577 4.451

Informazioni sulle tubazioni Informazioni elettriche (alimentazione verso l’esterno)
kW 3,6 5,0 6,0 7,1 10,0 Monofase Trifase
Diametro delle tubazioni Pollici ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ⅝ ⅜ - ⅝ kW 3,6 5,0 6,0 7,1 10,0 10,0
(liquido - gas)
Gamma di lunghezza dei tubi m 3 ~ 15 3 ~ 20 3 ~ 40 3 ~ 40 5 ~ 50 Fusibile consigliato A 20 20 25 25 35 16
Differenza in elevazione (int. / m 15 / 15 15 / 15 15 / 30 20 / 30 15 / 30 Connessione int. / est. mm² 4x1,5 4x1,5 4x1,5 4x2,5 4x2,5 4x2,5
est.) 2)
Lunghezza del tubo pre- m 7,5 7,5 30 30 30
caricato
Quantità aggiuntiva di gas gr/m 10 15 15 17 45
1) Scala dell'etichetta energetica da A+++ a D. Per i modelli inferiori a 12 kW, il SEER e lo SCOP sono calcolati in base ai valori del regolamento EU/626/2011. Per modelli superiori a 12 kW, i valori η s,c / η s,h sono
calcolati secondo EN 14825. 2) Unità esterna situata in basso / unità esterna situata in alto.

72
