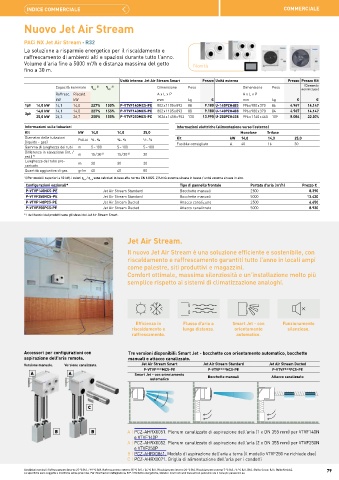

Page 79 - PANASONIC - LISTINO 2025
P. 79
INDICE COMMERCIALE COMMERCIALE
Nuovo Jet Air Stream
PACi NX Jet Air Stream · R32
La soluzione a risparmio energetico per il riscaldamento e
raffrescamento di ambienti alti e spaziosi durante tutto l'anno.
Volume d'aria fino a 5 000 m³/h e distanza massima del getto Novità
fino a 30 m.
Unità interna: Jet Air Stream Smart Prezzo Unità esterna Prezzo Prezzo Kit
Capacità nominale η 2) η 2) Dimensione Peso Dimensione Peso (Comando
s,c s,h non incluso)
Raffresc. Riscald. A x L x P A x L x P
kW kW mm kg € mm kg € €
1ph 14,0 kW 14,1 14,0 227% 155% P-VTVF140MC5-PE 802 x 1 105 x 893 88 9.180 U-140PZH4E5 996 x 980 x 370 86 4.967 14.147
14,0 kW 14,1 14,0 227% 155% P-VTVF140MC5-PE 802 x 1 105 x 893 88 9.180 U-140PZH4E8 996 x 980 x 370 84 4.967 14.147
3ph
25,0 kW 24,2 26,7 250% 155% P-VTVF250MC5-PE 1 026 x 1 458 x 953 130 13.990 U-250PZH4E8 996 x 1 140 x 460 109 8.084 22.074
Informazioni sulle tubazioni Informazioni elettriche (alimentazione verso l’esterno)
Kit kW 14,0 14,0 25,0 Monofase Trifase
Diametro delle tubazioni Pollici ⅜ - ⅝ ⅜ - ⅝ ½ - ⅞ Kit kW 14,0 14,0 25,0
(liquido - gas) Fusibile consigliato A 40 16 30
Gamma di lunghezza dei tubi m 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / m 15 / 30 4) 15 / 30 4) 30
est.) 2)
Lunghezza del tubo pre- m 30 30 30
caricato
Quantità aggiuntiva di gas gr/m 40 40 80
1) Per modelli superiori a 12 kW, i valori η s,c / η s,h sono calcolati in base alla norma EN 14825. 2) Unità esterna situata in basso / unità esterna situata in alto.
Configurazioni opzionali* Tipo di pannello frontale Portata d'aria (m³/h) Prezzo €
P-VTVF140NC5-PE Jet Air Stream Standard Bocchette manuali 2 500 8.390
P-VTVF250NC5-PE Jet Air Stream Standard Bocchette manuali 5 000 12.420
P-VTVF140PC5-PE Jet Air Stream Ducted Attacco canalizzato 2 500 6.650
P-VTVF250PC5-PE Jet Air Stream Ducted Attacco canalizzato 5 000 8.930
* I dati tecnici dei prodotti sono gli stessi del Jet Air Stream Smart.
Jet Air Stream.
Il nuovo Jet Air Stream è una soluzione efficiente e sostenibile, con
riscaldamento e raffrescamento garantiti tutto l'anno in locali ampi
come palestre, siti produttivi e magazzini.
Comfort ottimale, massima silenziosità e un'installazione molto più
semplice rispetto ai sistemi di climatizzazione analoghi.
Efficienza in Flusso d'aria a Smart Jet - con Funzionamento
riscaldamento e lunga distanza. orientamento silenzioso.
raffrescamento. automatico.
Accessori per configurazioni con Tre versioni disponibili: Smart Jet - bocchette con orientamento automatico, bocchette
aspirazione dell'aria remota. manuali e attacco canalizzato.
Versione manuale. Versione canalizzata. Jet Air Stream Smart Jet Air Stream Standard Jet Air Stream Ducted
P-VTVF***MC5-PE P-VTVF***NC5-PE P-VTVF***PC5-PE
A A Smart Jet - con orientamento
automatico Bocchette manuali Attacco canalizzato
C
B B A | PCZ-AHRX0051. Plenum canalizzato di aspirazione dell'aria (1 x DN 355 mm) per VTVF140N
e VTVF140P
A | PCZ-AHRX0052. Plenum canalizzato di aspirazione dell'aria (2 x DN 355 mm) per VTVF250N
e VTVF250P
B | PCZ-AHRX0061. Modulo di aspirazione dell'aria a terra (il modello VTVF250 ne richiede due)
C | PCZ-AHRX0071. Griglia di alimentazione dell'aria per i condotti
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido). 79
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
