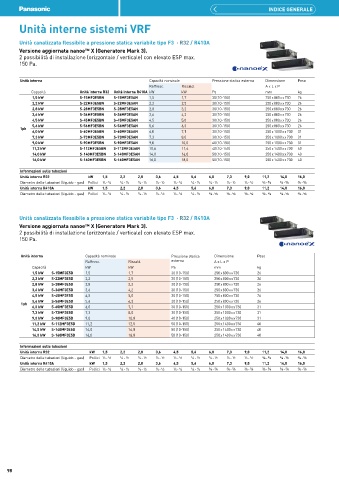

Page 98 - PANASONIC - LISTINO 2025
P. 98
INDICE GENERALE
Unità interne sistemi VRF
Unità canalizzata flessibile a pressione statica variabile tipo F3 · R32 / R410A
Versione aggiornata nanoe™ X (Generatore Mark 3).
2 possibilità di installazione (orizzontale / verticale) con elevato ESP max.
150 Pa.
Unità interna Capacità nominale Pressione statica esterna Dimensione Peso
Raffresc. Riscald. A x L x P
Capacità Unità interna R32 Unità interna R410A kW kW Pa mm kg
1,5 kW S-15MF3E5BN S-15MF3E5AN 1,5 1,7 30 (10-150) 250 x 800 x x 730 26
2,2 kW S-22MF3E5BN S-22MF3E5AN 2,2 2,5 30 (10-150) 250 x 800 x x 730 26
2,8 kW S-28MF3E5BN S-28MF3E5AN 2,8 3,2 30 (10-150) 250 x 800 x x 730 26
3,6 kW S-36MF3E5BN S-36MF3E5AN 3,6 4,2 30 (10-150) 250 x 800 x x 730 26
4,5 kW S-45MF3E5BN S-45MF3E5AN 4,5 5,0 30 (10-150) 250 x 800 x x 730 26
5,6 kW S-56MF3E5BN S-56MF3E5AN 5,6 6,3 30 (10-150) 250 x 800 x x 730 26
1ph
6,0 kW S-60MF3E5BN S-60MF3E5AN 6,0 7,1 30 (10-150) 250 x 1 000 x x 730 31
7,3 kW S-73MF3E5BN S-73MF3E5AN 7,3 8,0 30 (10-150) 250 x 1 000 x x 730 31
9,0 kW S-90MF3E5BN S-90MF3E5AN 9,0 10,0 40 (10-150) 250 x 1 000 x x 730 31
11,2 kW S-112MF3E5BN S-112MF3E5AN 10,6 11,4 40 (10-150) 250 x 1 400 x x 730 40
14,0 kW S-140MF3E5BN S-140MF3E5AN 14,0 16,0 50 (10-150) 250 x 1 400 x x 730 40
16,0 kW S-160MF3E5BN S-160MF3E5AN 16,0 18,0 50 (10-150) 250 x 1 400 x x 730 40
Informazioni sulle tubazioni
Unità interna R32 kW 1,5 2,2 2,8 3,6 4,5 5,6 6,0 7,3 9,0 11,2 14,0 16,0
Diametro delle tubazioni (liquido - gas) Pollici ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝
Unità interna R410A kW 1,5 2,2 2,8 3,6 4,5 5,6 6,0 7,3 9,0 11,2 14,0 16,0
Diametro delle tubazioni (liquido - gas) Pollici ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝
Unità canalizzata flessibile a pressione statica variabile tipo F3 · R32 / R410A
Versione aggiornata nanoe™ X (Generatore Mark 3).
2 possibilità di installazione (orizzontale / verticale) con elevato ESP max.
150 Pa.
Unità interna Capacità nominale Pressione statica Dimensione Peso
Raffresc. Riscald. esterna A x L x P
Capacità kW kW Pa mm kg
1,5 kW S-15MF3E5D 1,5 1,7 30 (10-150) 250 x 800 x x 730 26
2,2 kW S-22MF3E5D 2,2 2,5 30 (10-150) 250 x 800 x x 730 26
2,8 kW S-28MF3E5D 2,8 3,2 30 (10-150) 250 x 800 x x 730 26
3,6 kW S-36MF3E5D 3,6 4,2 30 (10-150) 250 x 800 x x 730 26
4,5 kW S-45MF3E5D 4,5 5,0 30 (10-150) 250 x 800 x x 730 26
5,6 kW S-56MF3E5D 5,6 6,3 30 (10-150) 250 x 800 x x 730 26
1ph
6,0 kW S-60MF3E5D 6,0 7,1 30 (10-150) 250 x 1 000 x x 730 31
7,3 kW S-73MF3E5D 7,3 8,0 30 (10-150) 250 x 1 000 x x 730 31
9,0 kW S-90MF3E5D 9,0 10,0 40 (10-150) 250 x 1 000 x x 730 31
11,2 kW S-112MF3E5D 11,2 12,5 50 (10-150) 250 x 1 400 x x 730 40
14,0 kW S-140MF3E5D 14,0 16,0 50 (10-150) 250 x 1 400 x x 730 40
16,0 kW S-160MF3E5D 16,0 18,0 50 (10-150) 250 x 1 400 x x 730 40
Informazioni sulle tubazioni
Unità interna R32 kW 1,5 2,2 2,8 3,6 4,5 5,6 6,0 7,3 9,0 11,2 14,0 16,0
Diametro delle tubazioni (liquido - gas) Pollici ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝
Unità interna R410A kW 1,5 2,2 2,8 3,6 4,5 5,6 6,0 7,3 9,0 11,2 14,0 16,0
Diametro delle tubazioni (liquido - gas) Pollici ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ¼ - ½ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝ ⅜ - ⅝
98
