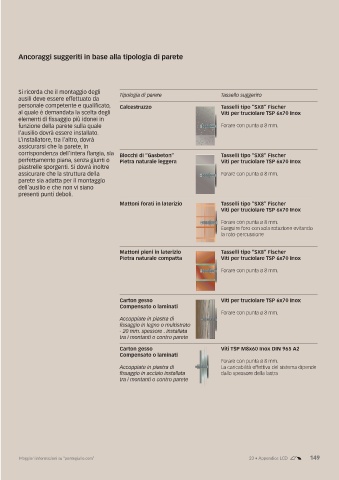

Ancoraggi suggeriti in base alla tipologia di parete

Si ricorda che il montaggio degli Tipologia di parete Tassello suggerito
ausili deve essere effettuato da
personale competente e qualificato, Calcestruzzo Tasselli tipo “SX8” Fischer
al quale è demandata la scelta degli Viti per truciolare TSP 6x70 Inox
elementi di fissaggio più idonei in
funzione della parete sulla quale Forare con punta ø 8 mm.
l’ausilio dovrà essere installato.
L’installatore, tra l’altro, dovrà
assicurarsi che la parete, in
corrispondenza dell’intera flangia, sia Blocchi di “Gasbeton” Tasselli tipo “SX8” Fischer
perfettamente piana, senza giunti o Pietra naturale leggera Viti per truciolare TSP 6x70 Inox
piastrelle sporgenti. Si dovrà inoltre
assicurare che la struttura della Forare con punta ø 8 mm.
parete sia adatta per il montaggio
dell’ausilio e che non vi siano
presenti punti deboli.
Mattoni forati in laterizio Tasselli tipo “SX8” Fischer
Viti per truciolare TSP 6x70 Inox
Forare con punta ø 8 mm.
Eseguire foro con sola rotazione evitando
la roto-percussione

Mattoni pieni in laterizio Tasselli tipo “SX8” Fischer
Pietra naturale compatta Viti per truciolare TSP 6x70 Inox

Forare con punta ø 8 mm.

Carton gesso Viti per truciolare TSP 6x70 Inox
Compensato o laminati
Forare con punta ø 8 mm.
Accoppiate in piastra di
fissaggio in legno o multistrato
- 20 mm. spessore . installata
tra i montanti o contro parete
Carton gesso Viti TSP M8x60 Inox DIN 965 A2
Compensato o laminati
Forare con punta ø 8 mm.
Accoppiate in piastra di La caricabilità effettiva del sistema dipende
fissaggio in acciaio installata dallo spessore della lastra
tra i montanti o contro parete
