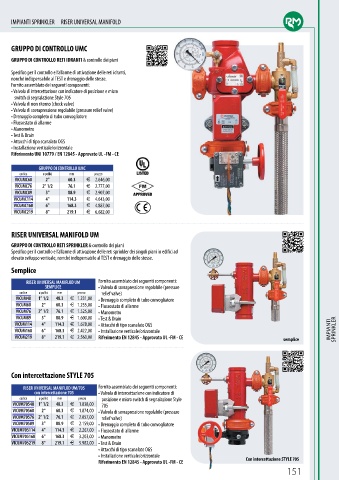

Page 153 - RMMANFREDI - LISTINO ANTINCENDIO 2023

IMPIANTI SPRINKLER RISER UNIVERSAL MANIFOLD

GRUPPO DI CONTROLLO UMC
GRUPPO DI CONTROLLO RETI IDRANTI & controllo dei piani

Specifico per il controllo e l’allarme di attivazione delle reti idranti,
nonché indispensabile al TEST e drenaggio delle stesse.
Fornito assemblato dei seguenti componenti:
• Valvola di intercettazione con indicatore di posizione e micro
switch di segnalazione Style 705
• Valvola di non ritorno (check valve)
• Valvola di sovrapressione regolabile (pressure relief valve)
• Drenaggio completo di tubo convogliatore
• Flussostato di allarme
• Manometro
• Test & Drain
• Attacchi di tipo scanalato OGS
• Installazione verticale/orizzontale
Riferimento UNI 10779 / EN 12845 - Approvato UL -FM - CE

GRUPPO DI CONTROLLO UMC
codice ø pollici mm prezzo LISTED
VICUMC60 2'' 60.3 2.646,00
VICUMC76 2'' 1/2 76.1 2.777,00
VICUMC89 3'' 88.9 2.907,00 APPROVED
VICUMC114 4'' 114.3 4.643,00
VICUMC168 6'' 168.3 4.887,00
VICUMC219 8'' 219.1 6.682,00

RISER UNIVERSAL MANIFOLD UM

GRUPPO DI CONTROLLO RETI SPRINKLER & controllo dei piani
Specifico per il controllo e l’allarme di attivazione delle reti sprinkler dei singoli piani in edifici ad
elevato sviluppo verticale, nonché indispensabile al TEST e drenaggio delle stesse.
Semplice

RISER UNIVERSAL MANIFLOD UM Fornito assemblato dei seguenti componenti:
SEMPLICE • Valvola di sovrapressione regolabile (pressure
codice ø pollici mm prezzo relief valve)
VICUM48 1'' 1/2 48.3 1.231,00 • Drenaggio completo di tubo convogliatore
VICUM60 2'' 60.3 1.255,00 • Flussostato di allarme
VICUM76 2'' 1/2 76.1 1.525,00 • Manometro
VICUM89 3'' 88.9 1.600,00 • Test & Drain
VICUM114 4'' 114.3 1.678,00 • Attacchi di tipo scanalato OGS
VICUM168 6'' 168.3 2.422,00 • Installazione verticale/orizzontale IMPIANTI SPRINKLER
VICUM219 8'' 219.1 2.560,00 Riferimento EN 12845 - Approvato UL -FM - CE semplice

Con intercettazione STYLE 705

RISER UNIVERSAL MANIFLOD UM/705 Fornito assemblato dei seguenti componenti:
con intercettazione 705 • Valvola di intercettazione con indicatore di
codice ø pollici mm prezzo posizione e micro switch di segnalazione Style
VICUM70548 1'' 1/2 48.3 1.838,00 705
VICUM70560 2'' 60.3 1.874,00 • Valvola di sovrapressione regolabile (pressure
VICUM70576 2'' 1/2 76.1 2.057,00 relief valve)
VICUM70589 3'' 88.9 2.159,00 • Drenaggio completo di tubo convogliatore
VICUM705114 4'' 114.3 2.267,00 • Flussostato di allarme
VICUM705168 6'' 168.3 3.203,00 • Manometro
VICUM705219 8'' 219.1 5.982,00 • Test & Drain
• Attacchi di tipo scanalato OGS
• Installazione verticale/orizzontale
Riferimento EN 12845 - Approvato UL -FM - CE Con intercettazione STYLE 705
151
