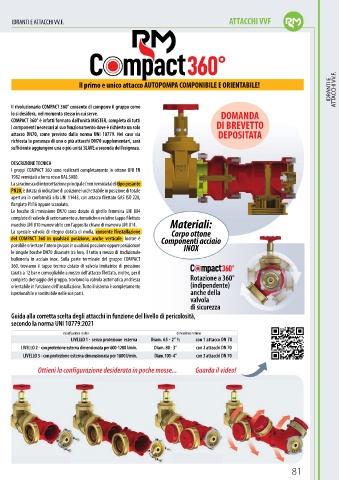

Page 83 - RMMANFREDI - LISTINO ANTINCENDIO 2023

IDRANTI E ATTACCHI VV.F. ATTACCHI VVF

C mpact

IDRANTI E ATTACCHI VV.F.
Il primo e unico attacco AUTOPOMPA COMPONIBILE E ORIENTABILE!

Il rivoluzionario COMPACT 360° consente di comporre il gruppo come
lo si desidera, nel momento stesso in cui serve. DOMANDA
COMPACT 360° è infatti formato dall’unità MASTER, completa di tutti
i componenti necessari al suo funzionamento dove è richiesto un solo DI BREVETTO
attacco DN70, come previsto dalla norma UNI 10779. Nel caso sia DEPOSITATA
richiesta la presenza di uno o più attacchi DN70 supplementari, sarà
sufficiente aggiungere una o più unità SLAVE a seconda dell’esigenza.

DESCRIZIONE TECNICA
I gruppi COMPACT 360 sono realizzati completamente in ottone UNI EN
1982 verniciati a forno rosso RAL 3000.
La saracinesca di intercettazione principale (non verniciata) di tipo pesante
PN20, è dotata di indicatore di posizione lucchettabile in posizione di totale
apertura in conformità alla UNI 11443, con attacco filettato GAS ISO 228,
flangiato PN16 oppure scanalato.
Le bocche di immissione DN70 sono dotate di girello femmina UNI 804
complete di valvole di sezionamento automatiche e relativo tappo filettato
maschio UNI 810 manovrabile con l’apposita chiave di manovra UNI 814. Materiali:
La speciale valvola di ritegno dotata di molla, consente l’installazione Corpo ottone
del COMPACT 360 in qualsiasi posizione, anche verticale. Inoltre è Componenti acciaio
possibile orientare l’intero gruppo in qualsiasi posizione oppure posizionare INOX
le singole bocche DN70 disassate tra loro, il tutto a mezzo di tradizionale
bulloneria in acciaio inox. Sulla parte terminale del gruppo COMPACT
360, troviamo il tappo tecnico dotato di valvola limitatrice di pressione
tarata a 12 bar e convogliabile a mezzo dell’attacco filettato, inoltre, per il
completo drenaggio del gruppo, troviamo la valvola automatica anch’essa Rotazione a 360°
orientabile in funzione dell’installazione. Tutto il sistema è completamente (indipendente)
ispezionabile e sostituibile nelle sue parti. anche della
valvola
di sicurezza
Guida alla corretta scelta degli attacchi in funzione del livello di pericolosità,
secondo la norma UNI 10779:2021
classificazione rischio dimensione minima
LIVELLO 1 - senza protezione esterna Diam. 65 - 2” ½ con 1 attacco DN 70
LIVELLO 2 - con protezione esterna dimensionata per 600-1200 l/min. Diam. 80 - 3” con 2 attacchi DN 70
LIVELLO 3 - con protezione esterna dimensionata per 1800 l/min. Diam. 100 - 4” con 3 attacchi DN 70

Ottieni la configurazione desiderata in poche mosse... Guarda il video!

81
