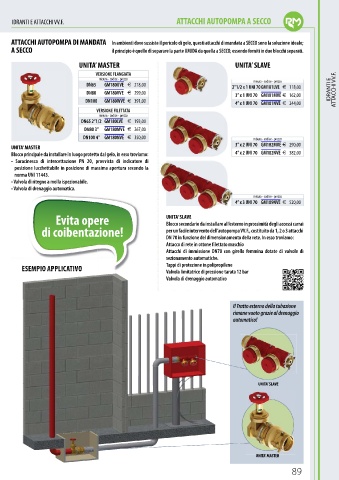

Page 91 - RMMANFREDI - LISTINO ANTINCENDIO 2023

IDRANTI E ATTACCHI VV.F. ATTACCHI AUTOPOMPA A SECCO

ATTACCHI AUTOPOMPA DI MANDATA In ambienti dove sussiste il pericolo di gelo, questi attacchi di mandata a SECCO sono la soluzione ideale;
A SECCO il principio è quello di separare la parte UMIDA da quella a SECCO, essendo forniti in due blocchi separati.

UNITA’ MASTER UNITA’ SLAVE

VERSIONE FLANGIATA
misura - codice - prezzo misura - codice - prezzo
DN65 GM180UVE 218,00 2”1/2 x 1 UNI 70GM181LVE 118,00
DN80 GM180VVE 299,00 3” x 1 UNI 70 GM181MVE 162,00 IDRANTI E ATTACCHI VV.F.
DN100 GM180WVE 391,00 4” x 1 UNI 70 GM181NVE 244,00
VERSIONE FILETTATA
misura - codice - prezzo
DN65 2”1/2 GM180LVE 193,00
DN80 3” GM180MVE 267,00
DN100 4” GM180NVE 350,00 misura - codice - prezzo
UNITA’ MASTER 3” x 2 UNI 70 GM182MVE 290,00
Blocco principale da installare in luogo protetto dal gelo, in esso troviamo: 4” x 2 UNI 70 GM182NVE 382,00
• Saracinesca di intercettazione PN 20, provvista di indicatore di
posizione lucchettabile in posizione di massima apertura secondo la
norma UNI 11443.
• Valvola di ritegno a molla ispezionabile.
• Valvola di drenaggio automatica.
• Valvola di drenaggio automatica.
misura - codice - prezzo
4” x 3 UNI 70 GM189NVE 520,00

Evita opere UNITA’ SLAVE
Blocco secondario da installare all’esterno in prossimità degli accessi carrai
di coibentazione! per un facile intervento dell’autopompa VV.F., costituito da 1, 2 o 3 attacchi
DN 70 in funzione del dimensionamento della rete. In esso troviamo:
Attacco di rete in ottone filettato maschio
Attacchi di immissione DN70 con girello femmina dotate di valvole di
sezionamento automatiche.
A
TIVO
ESEMPIO APPLIC A TIVO Tappi di protezione in polipropilene
ESEMPIO APPLICATIVO
ESEMPIO APPLIC
Valvola limitatrice di pressione tarata 12 bar
Valvola di drenaggio automatico
Il Tratto esterno della tubazione
rimane vuoto grazie al drenaggio
automatico!

UNITA’ SLAVE

UNITA’ MASTER
UNIT A ’ MASTER
89
