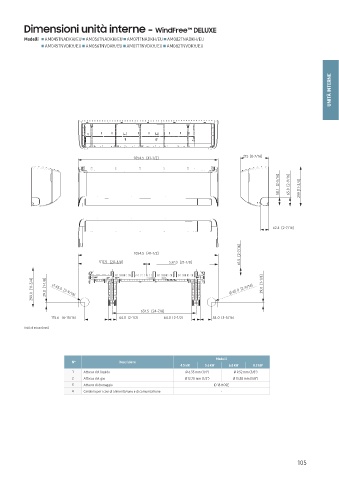

DIMENSIONI UNITÀ INTERNE WINDFREE™ DELUXE
Modelli AM045TNADKH/EU AM056TNADKH/EU AM071TNADKH/EU AM082TNADKH/EU
AM045TNVDKH/EU AM056TNVDKH/EU AM071TNVDKH/EU AM082TNVDKH/EU
LE UNITÀ INTERNE
1054.5[41-1/2] 215[8-7/16]
[2-5/16] [2-9/16]
58.1 65.0 299[11-3/4]
62.4 [2-7/16]
[2-7/16]
1054.5[41-1/2]
517.5 [20-3/8] 537.0 [21-1/8] 61.5
[11-3/4] [1-1/8] 65.0 [2-9/16] 65.0 [2-9/16] [1-1/8] 29.0
299.0 29.0
631.5[24-7/8]
175.6 [6-15/16] 64.0 [2-1/2] 64.0 [2-1/2] 84.0 [3-5/16]
Unità di misura [mm]
Modelli
N° Descrizione
4.5 kW 5.6 kW 6.8 kW 8.2 kW
1 Attacco del liquido Ø 6.35 mm (1/4") Ø 9.52 mm (3/8")
2 Attacco del gas Ø 12.70 mm (1/2") Ø 15.88 mm (5/8")
3 Attacco di drenaggio ID 18 HOSE
4 Canalina per i cavi di alimentazione e di comunicazione -
