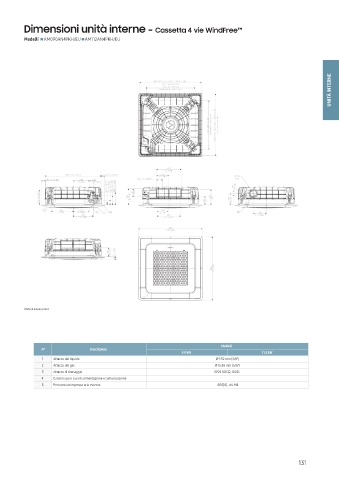

DIMENSIONI UNITÀ INTERNE CASSETTA360
Modelli AM112KN4DEH/EU AM128KN4DEH/EU AM140KN4DEH/EU
LE UNITÀ INTERNE
Unità di misura [mm]
N° Descrizione 11.2 kW 12.8 kW 14.0 kW
1 Tubazione gas Ø, mm (inch) 15,88 (5/8)
2 Tubazione liquido Ø, mm (inch) 9,52 (3/8)
3 Scarico condensa Ø, mm VP25 (OD 32, ID 25)
4 Canalina per i cavi di alimentazione e comunicazione - -
5 Mandata dell’aria - -
6 Griglia di ripresa - -
7 Intercapedine per ventilatore di richiamo - -
8 Pannello decorativo - -
9 Flessibile di drenaggio - -
10 Pretranciato aria esterna Ø, mm 100
11 Display LED - -
12 Ricevitore infrarosso - -
