P. 52
01 01

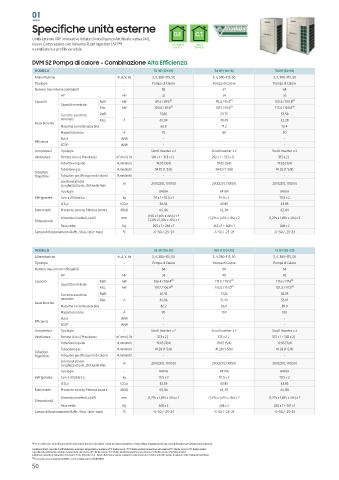

SPECIFICHE UNITÀ ESTERNE
Unità esterne VRF innovative dotate di Intelligenza Artificiale nativa (AI), D.F. C.T. 1,695mm
nuovo Compressore con Advance Flash Injection (AFI™) DETRAZIONI CONTO
e ventilatore a profilo variabile. FISCALI* TERMICO* 930mm 1,295mm 765mm
DVM S2 POMPA DI CALORE COMBINAZIONE ALTA EFFICIENZA
MODELLO 32 HP (12+20) 34 HP (16+18) 36 HP (18+18)
Alimentazione Ф, #, V, Hz 3, 4, 380-415, 50 3, 4, 380-415, 50 3, 4, 380-415, 50
Tipologia - Pompa di Calore Pompa di Calore Pompa di Calore
Numero max interne collegabili - 58 61 64
HP HP 32 34 36
Capacità Raffr. kW 89.6 / 89.6 (1) 95.4 / 95.4 (1) 100.8 / 100.8 (1)
Capacità nominale
Risc. kW 100.8 / 89.6 (1) 107.1 / 95.4 (1) 113.4 / 100.8 (1)
Corrente assorbita Raffr. 57.88 53.75 53.58
nominale Risc. A 40.09 40.49 42.28
Assorbimento
Massima corrente assorbita 68.0 71.2 78.4
Magnetotermico A 75 80 90
SEER W/W - - -
Efficienza
SCOP W/W - - -
Compressori Tipologia - Scroll Inverter x 2 Scroll Inverter x 2 Scroll Inverter x 2
Ventilatore Portata d'aria | Prevalenza m /min | Pa 196 x 1 + 313 x 1 | - 292 x 1 + 313 x 1 | - 313 x 2 | -
3
Tubazione liquido Ф, mm (inch) 19.05 (3/4) 19.05 (3/4) 19.05 (3/4)
Tubazione gas Ф, mm (inch) 34.92 (1-3/8) 34.92 (1-3/8) 41.28 (1-5/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) Ф, mm (inch) - - -
Limiti installativi
Lunghezza Equiv., Dislivello Max m 200(220), 110(50) 200(220), 110(50) 200(220), 110(50)
Tipologia - R410A R410A R410A
Refrigerante Carica di fabbrica kg 7.0 x 1 + 10.5 x 1 10.5 x 2 10.5 x 2
tCO 2 e tCO 2 e 36.54 43.85 43.85
Rumorosità Pressione sonora, Potenza sonora dB(A) 64, 86 62, 84 62, 84
Dimensioni nette (LxAxP) mm (930 x 1,695 x 765) x 1 + (1,295 x 1,695 x 765) x 2 (1,295 x 1,695 x 765) x 2
Dimensionali (1,295 x 1,695 x 765) x 1
Peso netto Kg 205 x 1 + 268 x 1 262 x 1 + 268 x 1 268 x 2
Campo di funzionamento Raffr. / Risc. (min~max) °C -5~50 / -25~24 -5~50 / -25~24 -5~50 / -25~24
MODELLO 38 HP (18+20) 40 HP(20+20) 42 HP(20+22)
Alimentazione Ф, #, V, Hz 3, 4, 380-415, 50 3, 4, 380-415, 50 3, 4, 380-415, 50
Tipologia - Pompa di Calore Pompa di Calore Pompa di Calore
Numero max interne collegabili - 64 64 64
HP HP 38 40 42
Capacità Raffr. kW 106.4 / 106.4 (1) 112.0 / 112.0 (1) 117.6 / 117.6 (1)
Capacità nominale
Risc. kW 119.7 / 106.4 (1) 126.0 / 112.0 (1) 132.3 / 117.6 (1)
Corrente assorbita Raffr. 65.42 77.26 82.78
nominale Risc. A 46.86 51.44 53.01
Assorbimento
Massima corrente assorbita 82.2 86.0 89.0
Magnetotermico A 90 100 100
SEER W/W - - -
Efficienza
SCOP W/W - - -
Compressori Tipologia - Scroll Inverter x 2 Scroll Inverter x 2 Scroll Inverter x 3
3
Ventilatore Portata d'aria | Prevalenza m /min | Pa 313 x 2 | - 313 x 2 | - 313 x 1 + 342 x 2 | -
Tubazione liquido Ф, mm (inch) 19.05 (3/4) 19.05 (3/4) 19.05 (3/4)
Tubazione gas Ф, mm (inch) 41.28 (1-5/8) 41.28 (1-5/8) 41.28 (1-5/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) Ф, mm (inch) - - -
Limiti installativi m 200(220), 110(50) 200(220), 110(50) 200(220), 110(50)
Lunghezza Equiv., Dislivello Max
Tipologia - R410A R410A R410A
Refrigerante Carica di fabbrica kg 10.5 x 2 10.5 x 2 10.5 x 2
tCO 2 e tCO 2 e 43.85 43.85 43.85
Rumorosità Pressione sonora, Potenza sonora dB(A) 63, 86 64, 87 66, 88
Dimensioni nette (LxAxP) mm (1,295 x 1,695 x 765) x 2 (1,295 x 1,695 x 765) x 2 (1,295 x 1,695 x 765) x 2
Dimensionali
Peso netto Kg 268 x 2 268 x 2 268 x 1 + 301 x 1
Campo di funzionamento Raffr. / Risc. (min~max) °C -5~50 / -25~24 -5~50 / -25~24 -5~50 / -25~24
*Per le unità che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il sito https://www.samsung.com/it/business/climate/environment
Condizioni di test: Capacità di raffreddamento nominale: temperatura aria interna 27°C (bulbo secco) / 19°C (bulbo umido); temperatura aria esterna 35°C (bulbo secco) / 24°C (bulbo umido).
Capacità di riscaldamento nominale: temperatura aria interna 20°C (bulbo secco) / 15°C (bulbo umido); temperatura aria esterna 7°C (bulbo secco) / 6°C (bulbo umido).
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica. Il valore potrebbe variare in funzione delle condizioni installative.
(1) In accordo con la normativa EN 14825 e con le condizioni di test EUROVENT.
