01

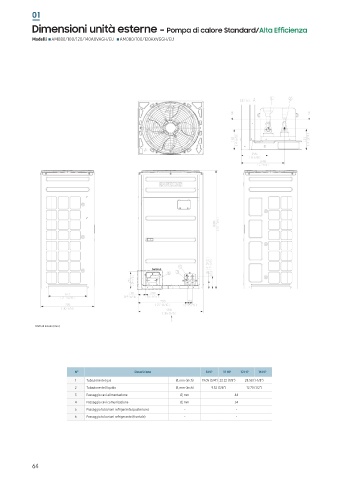

DIMENSIONI UNITÀ ESTERNE - Pompa di calore Standard/Alta Efficienza
Modelli AM080/100/120/140AXVAGH/EU AM080/100/120AXVGGH/EU

Unità di misura [mm]

N° Descrizione 8 HP 10 HP 12 HP 14 HP
1 Tubazione del gas Ø, mm (inch) 19.05 (3/4) 22.22 (7/8) 28.58 (1-1/8)
2 Tubazione del liquido Ø, mm (inch) 9.52 (3/8) 12.70 (1/2)
3 Passaggio cavi alimentazione Ø, mm 44
4 Passaggio cavi comunicazione Ø, mm 34
5 Passaggio tubazioni refrigerante (posteriore) - -
6 Passaggio tubazioni refrigerante (frontale) - -

64
