4. Dimensional Drawing
4. Dimensional Drawing

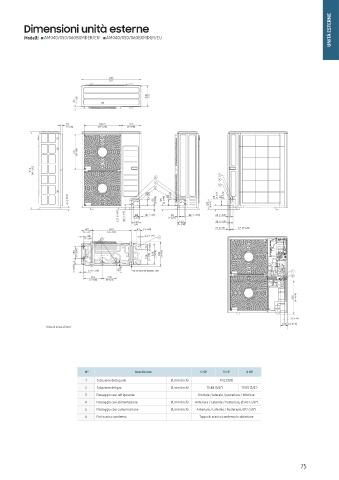

DIMENSIONI UNITÀ ESTERNE
Modelli AM040/050/060BXMDER/EU AM040/050/060BXMDGR/EU LE UNITÀ ESTERNE
AM MD R E AM MD R E AM MD R E
Units : mm [inches]
Unità di misura [mm]
Description
NO Name
4/ 5 HP 6 HP
5 HP
N°
1 Refrigerant liquid pipe Descrizione 4 HP Φ9.52 (Φ3/8) 6 HP
1 Tubazione del liquido Ø, mm (inch) 9.52 (3/8)
Φ15.88 (Φ5/8)
Φ19. 5 (Φ3/4)
2 Refrigerant gas pipe Ø, mm (inch) 15.88 (5/8) 19.05 (3/4)
Tubazione del gas
2
Passaggio cavi refrigerante
3
frontale / laterale / posteriore / inferiore
3 Knockout hole for pipe intake Front / Side / Rear / Bottom
4 Passaggio cavi alimentazione Ø, mm (inch) Anteriore / Laterale / Posteriore, Ø34 (Ø1-3/8)
4 Power wiring conduits Ø, mm (inch) Front / Side / Rear, Φ34 (Φ1-3/8)
Anteriore / Laterale / Posteriore, Ø22 (Ø7/8)
5
Passaggio cavi comunicazione
Tappo di scarico condensa in dotazione
5 Communication wiring conduits Front / Side / Rear, Φ22 (Φ7/8)
6
Fori scarico condensa
6 Drain holes Connect with the provided drain plug.
75
