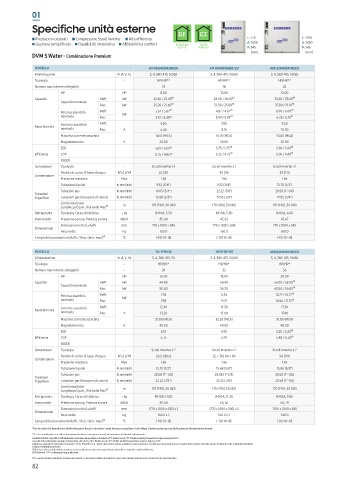

Page 84 - SAMSUNG - DVM S

01

SPECIFICHE UNITÀ ESTERNE 1000 mm 1000 mm

Prestazioni costanti Compressore Scroll Inverter Alta effi cienza D.F. C.T.
Gestione semplifi cata Flessibilità Installativa Affi dabilità e comfort DETRAZIONI CONTO
FISCALI* TERMICO*
770 mm 545 mm 1100 mm 545 mm
DVM S WATER - COMBINAZIONE PREMIUM
MODELLO AM080MXWANR/EU AM100MXWANR/EU AM120MXWANR/EU
Alimentazione Ф, #, V, Hz 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60
Tipologia - HP/HR** HP/HR** HP/HR**
Numero max interne collegabili - 14 18 22
HP HP 8.00 10.00 12.00
Capacità Raffr. kW 22.40 / 22.40 (1) 28.00 / 28.00 (1) 33.60 / 33.60 (1)
Capacità nominale
Risc. kW 25.20 / 21.60 (1) 31.50 / 25.80 (1) 37.80 / 31.10 (1)
Potenza assorbita Raffr. kW 3.67 / 3.67 (1) 4.87 / 4.87 (1) 6.00 / 6.00 (1)
nominale Risc. 3.97 / 4.45 (1) 5.04 / 5.43 (1) 6.25 / 6.76 (1)
Corrente assorbita Raffr. 5.90 7.80 9.60
Assorbimento nominale Risc. A 6.40 8.10 10.00
Massima corrente assorbita 16.10 (MCA) 16.10 (MCA) 20.00 (MCA)
Magnetotermico A 20.00 20.00 25.00
EER 6.10 / 6.10 (1) 5.75 / 5.75 (1) 5.60 / 5.60 (1)

Efficienza COP 6.35 / 4.85 (1) 6.25 / 4.75 (1) 6.05 / 4.60 (1)
ESEER
Compressori Tipologia - Scroll Inverter x 1 Scroll Inverter x 1 Scroll Inverter x 1
Perdita di carico | Flusso d'acqua kPa | LPM 22 | 80 30 | 96 43 | 114
Condensatore
Pressione massima Mpa 1.96 1.96 1.96
Tubazione liquido Ф, mm (inch) 9.52 (3/8") 9.52 (3/8") 12.70 (1/2")
Tubazioni gas Ф, mm (inch) 19.05 (3/4”) 22.22 (7/8") 28.58 (1”-1/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) Ф, mm (inch) 15.88 (5/8") 19.05 (3/4") 19.05 (3/4")
Limiti installativi
Lunghezza Equiv., Dislivello Max (2) m 170 (190), 50 (40) 170 (190), 50 (40) 170 (190), 50 (40)
Refrigerante Tipologia, Carica di fabbrica -, kg R410A, 5.50 R410A, 5.80 R410A, 6.00
Rumorosità Pressione sonora, Potenza sonora dB(A) 45, 60 47, 62 47, 67
Dimensioni nette (LxAxP) mm 770 x 1000 x 545 770 x 1000 x 545 770 x 1000 x 545
Dimensionali
Peso netto Kg 160.0 160.0 160.0
Campo di funzionamento Raffr. / Risc. (min~max) (3) °C (-10) 10~45 (-10) 10~45 (-10) 10~45

MODELLO 16 HP (8+8) 18 HP (8+10) AM200MXWANR/EU
Alimentazione Ф, #, V, Hz 3, 4, 380-415, 50 3, 4, 380-415, 50/60 3, 4, 380-415, 50/60
Tipologia - HP/HR* HP/HR* HP/HR*
Numero max interne collegabili - 29 32 36
HP HP 16.00 18.00 20.00
Capacità Raffr. kW 44.80 50.40 56.00 / 56.00 (1)
Capacità nominale
Risc. kW 50.40 56.70 63.00 / 50.40 (1)
Potenza assorbita Raffr. kW 7.34 8.54 10.77 / 10.77 (1)
nominale Risc. 7.94 9.01 10.86 / 11.72 (1)
Corrente assorbita Raffr. 12.40 14.30 17.30
Assorbimento nominale Risc. A 13.20 15.00 17.40
Massima corrente assorbita 31.80 (MCA) 32.20 (MCA) 31.80 (MCA)
Magnetotermico A 40.00 40.00 40.00
EER 6.10 5.90 5.20 / 5.20 (1)
Efficienza COP 6.35 6.29 5.80 / 4.30 (1)

ESEER
Compressori Tipologia - Scroll Inverter x 2 Scroll Inverter x 2 Scroll Inverter x 2
Perdita di carico | Flusso d'acqua kPa | LPM 22x2 | 80x2 22 + 30 | 80 + 96 54 | 190
Condensatore
Pressione massima Mpa 1.96 1.96 1.96
Tubazione liquido Ф, mm (inch) 12.70 (1/2") 15.88 (5/8") 15.88 (5/8")
Tubazioni gas Ф, mm (inch) 28.58 (1”-1/8) 28.58 (1”-1/8) 28.58 (1”-1/8)
Tubazioni
frigorifere Tubazioni gas (Recupero di calore) Ф, mm (inch) 22.22 (7/8") 22.22 (7/8") 28.58 (1”-1/8)
Limiti installativi
Lunghezza Equiv., Dislivello Max (2) m 170 (190), 50 (40) 170 (190), 50 (40) 170 (190), 50 (40)
Refrigerante Tipologia, Carica di fabbrica -, kg R410A, 11.00 R410A, 11.30 R410A, 9.80
Rumorosità Pressione sonora, Potenza sonora dB(A) 49, 64 50, 65 50, 70
Dimensioni nette (LxAxP) mm (770 x 1000 x 545) x 2 (770 x 1000 x 545) x 2 1100 x 1000 x 545
Dimensionali
Peso netto Kg 160.0 x 2 160.0 x 2 240.0
Campo di funzionamento Raffr. / Risc. (min~max) (3) °C (-10) 10~45 (-10) 10~45 (-10) 10~45
*Per le unità che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il sito https://www.samsung.com/it/business/climate/environment
**La stessa unità può essere utilizzata in pompa di calore o a recupero a seconda di come viene effettuato il collegamento.
Condizioni di test: Capacità di raffreddamento nominale: temperatura aria interna 27°C (bulbo secco) / 19°C (bulbo umido); temperatura acqua in ingresso 30°C.
Capacità di riscaldamento nominale: temperatura aria interna 20°C (bulbo secco) / 15°C (bulbo umido); temperatura acqua in ingresso 20°C.
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica, con distanza orizzontale pari ad 1 m dalle unità. Il valore potrebbe variare in funzione delle condizioni installative.

(1) Valori certificati EUROVENT
(2) Il dato si riferisce al dislivello massimo tra esterna ed interna con esterna posizionata ad un’altezza superiore rispetto all’interna.
(3) ) Il valore di -10°C si riferisce ad acqua glicolata

Per la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
