01

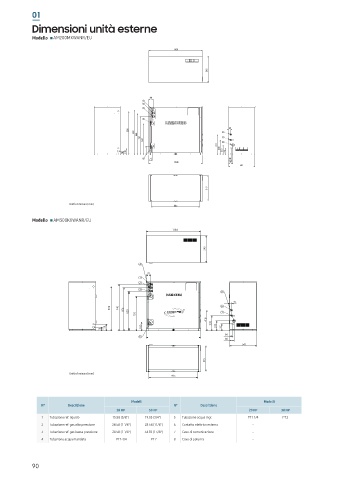

DIMENSIONI UNITÀ ESTERNE

Modello AM200MXWANR/EU

4. Dimensional Drawing

AM300KXWA∗∗ (30HP)
Unità di misura [mm]

Modello AM300KXWANR/EU Unit : mm
1104

545

92

43
898 940 876
805
700
418 308
138 180 203 142
78
66
88
542

515

Unità di misura [mm]
995

No. Name Description No. Name Description
Liquid ref. pipe Ø 19.05 (3/4") Water inlet pipe PT2 Modelli
Modelli
N° Descrizione N° Descrizione
-
Gas ref. pipe 20 HP Ø 28.58 (1 1/8") Communication wiring 20 HP 30 HP
30 HP
1 Tubazione ref. liquido 15.88 (5/8") 19.05 (3/4") 5 Tubazione acqua ingr. PT 1-1/4 PT 2
High pressure gas ref. pipe Ø 34.92 (1 3/8") External contact wiring -
2 Tubazione ref. gas alta pressione 28.58 (1 1/8") 28.58 (1 1/8") 6 Contatto elettrico esterno -
Water outlet pipe PT2 Power wiring -
3 Tubazione ref. gas bassa pressione 28.58 (1 1/8") 34.92 (1 3/8") 7 Cavo di comunicazione -
4 Tubazione acqua mandata PT 1-1/4 PT 2 8 Cavo di potenza -
90

25
