Page 47 - MILWAUKEE - LISTINO ACCESSORI 2025-26

milwaukeetool.it

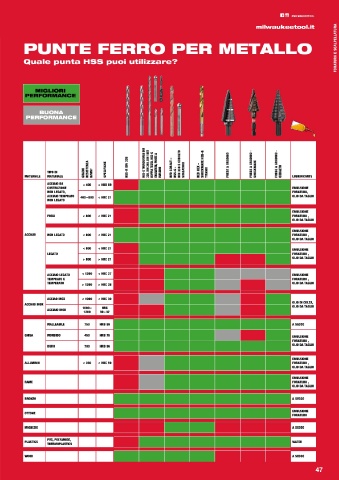

PUNTE FERRO PER METALLO
Guida applicativa per punte in HSS FORATURA E SCALPELLATURA

La seguente tabella fornisce le velocità di foratura raccomandate per una foratura efficiente. Quale punta HSS puoi utilizzare?
Le tabelle devono essere utilizzate solo come guida. I valori variano a seconda dall’utente e dal materiale.
I refrigeranti e i lubrificanti migliorano la durata dell’accessorio fino a 5 volte in più migliorando anche la finitura del pezzo.
Diametro Ø mm – RPM
MIGLIORI
PERFORMANCE
Ø
Ø
Ø
Ø
Ø
Grado resistenza N/mm 2 Specifiche 1 – 2 3 – 5 6 – 10 11 – 15 16 – 20
Materiale Tipo di materiale Lubrificante BUONA
PERFORMANCE
< 400 < HRB 69 4770 1870 930 630 470 Emulsione forat.,
Materiale non legato
400 – 800 < HRC 21 4450 1770 870 580 430 olio da taglio
Emulsione forat.,
Fogli < 800 < HRC 21 4450 1760 860 560 430
olio da taglio
Emulsione forat.,
Velocità Materiale non legato < 800 < HRC 21 4440 1760 860 560 430 olio da taglio HSS-G THUNDERWEB DIN
Acciaio HSS-R DIN 338 338, DIN 340, DIN 1897 DOPPIA TESTA, HSS-G SVASATORI, PUNTE A RED COBALT – DIN 338 E COBALTO SHOCKWAVE HSS-G FRESE A GRADINO FRESE A GRADINO - FRESE A GRADINO -
< 800 < HRC 21 3950 1550 780 520 390 Emulsione forat., TIPO DI GRADO RESISTENZA N/MM 2 SPECIFICHE MASCHIO HSS-G - SVASATORI RED HEX – TITANIO SHOCKWAVE COBALTO
Materiale legato olio da taglio MATERIALE MATERIALE LUBRIFICANTE
> 800 > HRC 21 1950 800 390 275 200
ACCIAIO DA < 400 < HRB 69
COSTRUZIONE EMULSIONE
< 1200 < HRC 37 2100 890 450 300 210 NON LEGATO, FORATURA,
Materiale legato duro Emulsione forat., ACCIAIO TEMPRATO 400 – 800 < HRC 21 OLIO DA TAGLIO
e temperato olio da taglio NON LEGATO
> 1200 > HRC 38 1350 540 260 170 120
Avanz. Avanzamento (mm/ rev) 0.03 0.09 0.15 0.20 0.25 EMULSIONE
FOGLI < 800 < HRC 21 FORATURA ,
OLIO DA TAGLIO
Acciaio INOX < 1000 < HRC 30 2250 930 450 290 220
Velocità Emulsione forat., EMULSIONE
Acciaio olio da taglio ACCIAIO NON LEGATO < 800 < HRC 21 FORATURA ,
INOX Acciaio INOX 1000 – 1200 HRC 30 – 37 1430 560 280 190 130 OLIO DA TAGLIO
Avanz. Avanzamento (mm/ rev) 0.02 0.06 0.13 0.18 0.24 < 800 < HRC 21 EMULSIONE
LEGATO FORATURA ,
Ghisa malleabile 750 HRB 99 4700 2000 1100 800 600 A secco > 800 > HRC 21 OLIO DA TAGLIO
Velocità Morbido 450 HRB 75 4500 1700 950 650 550 Emulsione forat., < 1200 < HRC 37
Ghisa olio da taglio ACCIAIO LEGATO EMULSIONE
Duro 700 HRB 96 3450 1350 680 440 340 TEMPRATO E FORATURA ,
TEMPERATO > 1200 > HRC 38 OLIO DA TAGLIO
Avanz. Avanzamento (mm/ rev) 0.05 0.10 0.16 0.20 0.25
ACCIAO INOX < 1000 < HRC 30
Emulsione forat., OLIO DI COLZA,
Velocità < 350 < HRC 59 8700 3560 1720 1130 860 ACCIAIO INOX OLIO DA TAGLIO
Alluminio olio da taglio ACCIAIO INOX 1000 – HRC
1200 30 – 37
Avanz. Avanzamento (mm/ rev) 0.02 0.08 0.13 0.18 0.23
MALLEABILE 750 HRB 99 A SECCO
Emulsione forat.,
Velocità 5100 2000 990 670 500
Rame olio da taglio GHISA MORBIDO 450 HRB 75 EMULSIONE
Avanz. Avanzamento (mm/ rev) 0.02 0.10 0.20 0.28 0.35 FORATURA ,
DURO 700 HRB 96 OLIO DA TAGLIO
Velocità 7950 3190 1480 1010 770 A secco EMULSIONE
Bronzo ALLUMINIO < 350 < HRC 59 FORATURA ,
Avanz. Avanzamento (mm/ rev) 0.02 0.11 0.21 0.32 0.35 OLIO DA TAGLIO
EMULSIONE
Velocità 7950 3190 1480 1010 770 Emulsione forat. RAME FORATURA ,
Ottone OLIO DA TAGLIO
Avanz. Avanzamento (mm/ rev) 0.02 0.11 0.21 0.32 0.35
BRONZO A SECCO
Velocità 9550 3800 1900 1250 970 A secco
Magnesio OTTONE EMULSIONE
FORATURA
Avanz. Avanzamento (mm/ rev) 0.05 0.10 0.25 0.30 0.35
MAGNESIO A SECCO
PVC, Poliamide,
Velocità 3500 2500 1800 700 450 Acqua
Plastica Termoplastica PLASTICS PVC, POLYAMIDE, WATER
Avanz. Avanzamento (mm/ rev) 0.05 0.10 0.16 0.21 0.23 THERMOPLASTICS
RPM: il numero di giri che un mandrino / utensile da taglio completa in un minuto. WOOD A SECCO
Avanzamento: è la distanza lineare alla quale la fresa viene fatta avanzare contro il pezzo.
Esso è espresso in unità di distanza per giro - millimetri per giro.
47
46 47
