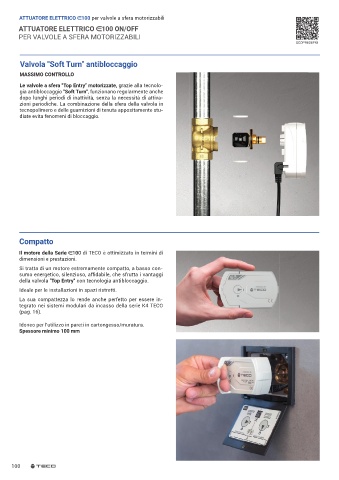

ATTUATORE ELETTRICO 100 per valvole a sfera motorizzabili ATTUATORE ELETTRICO 100 per valvole a sfera motorizzabili
ATTUATORE ELETTRICO 100 ON/OFF
PER VALVOLE A SFERA MOTORIZZABILI
SCOPRI DI PIÙ

Valvola "Soft Turn" antibloccaggio Facile da installare

MASSIMO CONTROLLO Una volta effettuato il collegamento alla rete elettrica e inseri-
to il connettore Molex Micro-Fit al motore, questo può essere
Le valvole a sfera "Top Entry" motorizzate, grazie alla tecnolo- montato a mano grazie all'attacco Snap-Fit..
Snap-Fit
gia antibloccaggio "Soft Turn", funzionano regolarmente anche
dopo lunghi periodi di inattività, senza la necessità di attiva-
zioni periodiche. La combinazione della sfera della valvola in MONTAGGIO/SMONTAGGIO SNAP-FIT
tecnopolimero e delle guarnizioni di tenuta appositamente stu-
diate evita fenomeni di bloccaggio. Sede alloggiamento valvola

Connettore Molex Micro-Fit
Valvole serie "Top Entry" compatibili

Possibilità di installazione in 4 posizioni

È possibile scegliere tra quattro posizioni di alloggiamento,
rendendolo una soluzione ottimale per installazioni in spazi ri-
stretti.

1 ATTUATORE
Compatto 4 2

Il motore della Serie 100 di TECO è ottimizzato in termini di 3
dimensioni e prestazioni.
Si tratta di un motore estremamente compatto, a basso con-
sumo energetico, silenzioso, affidabile, che sfrutta i vantaggi 1 2 3 4

della valvola "Top Entry" con tecnologia antibloccaggio.
Ideale per le installazioni in spazi ristretti.
La sua compattezza lo rende anche perfetto per essere in- Microinterruttore ausiliario
tegrato nei sistemi modulari da incasso della serie K4 TECO Tutte le valvole motorizzate sono equipaggiate di serie con mi-
Commutazione micro
Commutazione micro
(pag. 16). crointerruttori ausiliari che possono essere configurati a scelta interruttore a valvola aperta interruttore a valvola chiusa

per essere azionati a valvola chiusa o a valvola aperta.
Idoneo per l'utilizzo in pareti in cartongesso/muratu ra.
Spessore minimo 100 mm Il microinterruttore ausiliario rileva l’effettiva chiusura
della valvola: ideale per impianti sanitari o di irrigazione Open
che richiedono un feedback di effettiva chiusura. Aperto
Closed
Valvola di zona per impianto di riscaldamento. Chiuso
Il microinterruttore ausiliario attiva il generatore di
energia quando la valvola è completamente aperta.

COLLEGAMENTI ELETTRICI
Il connettore Molex Micro-Fit JR a 6 poli consente il collega-
mento ad un controllo esterno. Tutte le versioni sono disponibili
con un microinterruttore ausiliario bipolare.

Collegamenti attuatore tipo bipolare a tre fili: alimentando i
contatti 1 (neutral) e 5 (phase), la valvola viene chiusa (interru-
zione flusso); alimentando i contatti 1 (neutral) e 5 + 6 (phase) si
apre la valvola consentendo il passaggio del fluido.
I contatti del microinterruttore sono indipendenti dal circuito
elettrico della valvola.
Uscita segnali microinterruttore: contatto 2 (rosso) comune –
contatto 4 (bianco) normalmente aperto – contatto 3 (giallo)
normalmente chiuso.
