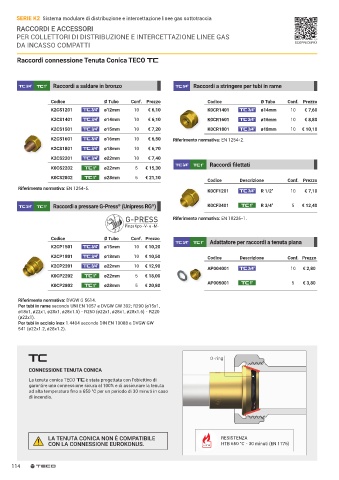

Page 116 - TECO - LISTINO 04-2024
P. 116
SERIE K2 Sistema modulare di distribuzione e intercettazione linee gas sottotraccia SERIE K2 Sistema modulare di distribuzione e intercettazione linee gas sottotraccia
RACCORDI E ACCESSORI
PER COLLETTORI DI DISTRIBUZIONE E INTERCETTAZIONE LINEE GAS
DA INCASSO COMPATTI SCOPRI DI PIÙ
Raccordi connessione Tenuta Conica TECO Collegamento per raccordi tubo multistrato
Raccordi a saldare in bronzo Raccordi a stringere per tubi in rame Adattatore per raccordo TECO
a tenuta piana
AP004001
Codice Ø Tubo Conf. Prezzo Codice Ø Tubo Conf. Prezzo
K2CS1201 ø12mm 10 € 6,10 K0CR1401 ø14mm 10 € 7,60
K2CS1401 ø14mm 10 € 6,10 K0CR1601 ø16mm 10 € 8,80
K2CS1501 ø15mm 10 € 7,20 K0CR1801 ø18mm 10 € 10,10
Adattatore per raccordo TECO
K2CS1601 ø16mm 10 € 6,50 Riferimento normativa: EN 1254-2. a tenuta piana
G 1" G 3/4"
K2CS1801 ø18mm 10 € 6,70 AP005001
K2CS2201 ø22mm 10 € 7,40
Raccordi filettati
K0CS2202 ø22mm 5 € 15,30
Raccordo per tubo multistrato con
K0CS2802 ø28mm 5 € 21,10 connessione a DADO GIREVOLE G 3/4" e G 1" (ISO 228-1)
Codice Descrizione Conf. Prezzo non fornito da TECO.
Riferimento normativa: EN 1254-5.
K0CF1201 R 1/2" 10 € 7,10
Raccordi a pressare G-Press (Unipress RG ) K0CF3401 R 3/4" 5 € 12,40
®
®
G-PRESS Riferimento normativa: EN 10226-1.
Pinza tipo -V- e -M- Raccordo TECO filettato R 1/2"
K0CF1201
Codice Ø Tubo Conf. Prezzo Adattatore per raccordi a tenuta piana
K2CP1501 ø15mm 10 € 10,20
K2CP1801 ø18mm 10 € 10,50 Codice Descrizione Conf. Prezzo
K2CP2201 ø22mm 10 € 12,90
AP004001 10 € 2,80 Raccordo TECO filettato R 3/4"
K0CP2202 ø22mm 5 € 18,00 K0CF3401
AP005001 5 € 3,80 SERIE K2
K0CP2802 ø28mm 5 € 20,80
Rp 3/4" Rp 1/2"
Riferimento normativa: DVGW G 5614.
Per tubi in rame secondo UNI EN 1057 e DVGW GW 392; R290 (ø15x1, Raccordo per tubo multistrato con
ø18x1, ø22x1, ø28x1, ø28x1.5) - R250 (ø22x1, ø28x1, ø28x1.5) - R220 connessione FILETTATA FEMMINA Rp 3/4" e Rp 1/2" (EN 10226-1)
(ø22x1). non fornito da TECO.
Per tubi in acciaio inox 1.4404 secondo DIN EN 10088 e DVGW GW
541 (ø22x1.2, ø28x1.2).
Kit per presa di pressione
Kit pe r pr e sa di pr e ssione
O-ring
CONNESSIONE TENUTA CONICA Codice Descrizione Conf. Prezzo
Presa di pressione Punto Arancio e innesto rapido fi lettato
®
La tenuta conica TECO è stata progettata con l'obiettivo di KP1000 Rp 1/4” (EN 10226-1) 5 € 23,00
garantire una connessione sicura al 100% e di assicurare la tenuta
ad alta temperatura fino a 650 °C per un periodo di 30 minuti in caso
di incendio.
PRESA DI PRESSIONE SEMPRE FRONTALE RENDE 1 2
AGEVOLE L'INTERVENTO
Sui collettori della serie K2, il collaudo dell'impianto è veloce e affidabile
grazie alla presa di pressione Punto Arancio . Durante la fase di
®
collegamento per la misurazione, non c'è alcun rischio di fuoriuscita del gas,
LA TENUTA CONICA NON È COMPATIBILE RESISTENZA grazie alla presenza di una doppia valvola di sicurezza (brevettata).
CON LA CONNESSIONE EUROKONUS. HTB 650 °C - 30 minuti (EN 1775)
La presa di pressione Punto Arancio è certificata DVGW secondo la VP 308 e rispetta i requisiti normativi della UNI 7129-2015
®
(4.1), e UNI 11137 (punto 5.1 e 5.7).
114 115
