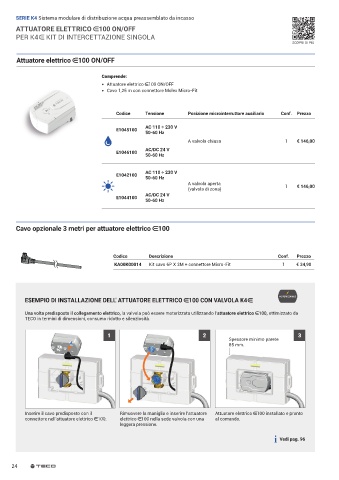

Page 26 - TECO - LISTINO 04-2024

SERIE K4 Sistema modulare di distribuzione acqua preassemblato da incasso SERIE K4 Sistema modulare di distribuzione acqua preassemblato da incasso
ATTUATORE ELETTRICO 100 ON/OFF
PER K4 KIT DI INTERCETTAZIONE SINGOLA
SCOPRI DI PIÙ
SERIE K4
Attuatore elettrico 100 ON/OFF

Comprende:
• Attuatore elettrico 100 ON/OFF 75 mm (DN 15)
• Cavo 1,25 m con connettore Molex Micro-Fit 85 mm (DN 20)

Codice Tensione Posizione microinterruttore ausiliario Conf. Prezzo

AC 110 ÷ 230 V
E1045100
50-60 Hz
A valvola chiusa 1 € 146,00 CARTONGESSO

E1046100 AC/DC 24 V
50-60 Hz

E1042100 AC 110 ÷ 230 V
50-60 Hz
A valvola aperta 1 € 146,00 90 mm
(valvola di zona)
AC/DC 24 V
E1044100
50-60 Hz

MURATURA
Cavo opzionale 3 metri per attuatore elettrico 100

135 mm
Codice Descrizione Conf. Prezzo
KA00K00014 Kit cavo 6P X 3M + connettore Micro-Fit 1 € 34,90

ESEMPIO DI INSTALLAZIONE DELL' ATTUATORE ELETTRICO 100 CON VALVOLA K4 Tavolato
da 80 mm
Una volta predisposto il collegamento elettrico, la valvola può essere motorizzata utilizzando l’attuatore elettrico 100, ottimizzato da
TECO in termini di dimensioni, consumo ridotto e silenziosità.

1 2 3
Spessore minimo parete
85 mm.

Inserire il cavo predisposto con il Rimuovere la maniglia e inserire l'attuatore Attuatore elettrico 100 installato e pronto
connettore nell'attuatore elettrico 100. elettrico 100 nella sede valvola con una al comando.
leggera pressione.

Vedi pag. 96
