Page 33 - TECO - LISTINO 04-2024

SERIE K4 Sistema modulare di distribuzione acqua preassemblato da incasso SERIE K4 Sistema modulare di distribuzione acqua preassemblato da incasso
K4.3 KIT COLLETTORE SANITARIO MULTI INTERCETTAZIONE DA INCASSO

SCOPRI DI PIÙ
SERIE K4

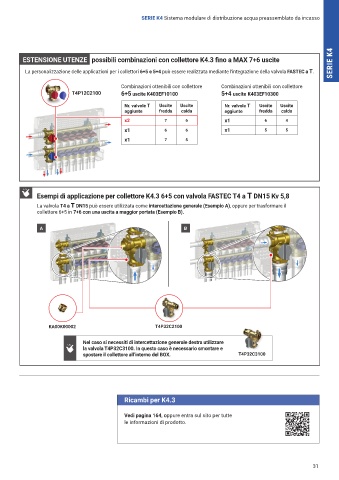

K4.3 kit collettore sanitario multi intercettazione da incasso da 5+4 e 6+5 uscite E03 ESTENSIONE UTENZE possibili combinazioni con collettore K4.3 fino a MAX 7+6 uscite
La personalizzazione delle applicazioni per i collettori 6+5 e 5+4 può essere realizzata mediante l'integrazione della valvola FASTEC a T.

Comprende: Non comprende: Combinazioni ottenibili con collettore Combinazioni ottenibili con collettore
Comprende:
• • N° 2 collettori DN15 con inter cettazioni singole DN10 • Sportello di copertura E03 (vedi sotto) T4P12C2100 6+5 uscite K403EF10100 5+4 uscite K403EF10300
N° 2 collettori DN15 con intercettazioni singole DN10
• • Bo x 310 x 210 x 85 mm • Raccordi Fastec (pag. 32)
Box 310 x 210 x 85 mm
• • Staffe di fissaggio Nr. valvole T Uscite Uscite Nr. valvole T Uscite Uscite
ssaggio
Staff
e di fi

• • Protezione cantiere e aggiunte fredda calda aggiunte fredda calda
otezione cantier
Pr
• • Etichette adesiv e per identifi cazione utenz e x2 7 6 x1 6 4
Etichette adesive per identificazione utenze
Uscite Uscite Connessioni x1 6 6 x1 5 5
Codice kit
NEW Codice kit fredda calda Conf. Prezzo x1 7 5
K403EF10300 5 4 5 € 202,80
K403EF10300
K403EF10100 6 5 5 € 230,00
Vedi pag. 32
Valvole
Esempi di applicazione per collettore K4.3 6+5 con valvola FASTEC T4 a T DN15 Kv 5,8
Connessioni La valvola T4 a T DN15 può essere utilizzata come intercettazione generale (Esempio A), oppure per trasformare il
Codice DN Kv* Conf. Prezzo collettore 6+5 in 7+6 con una uscita a maggior portata (Esempio B).

T4P12C2100 DN10 F / F / M 4,0 5 € 24,30 A B
***

T4P32C2100 DN15 F / F / M 5,8 10 € 32,00
**

T4P32C3100 DN15 M / F / F 5,8 10 € 32,00
**

Vedi pag. 32
* Il coefficiente Kv definisce il flusso di acqua (tra 5 °C e 40 °C) espresso in m /h,

3
che attraversa una valvola con una pressione differenziale di 1 bar.
** Per intercettazione generale. KA00K00002 T4P32C2100
*** Per estensione utenze del collettore K4.3.
Nel caso si necessiti di intercettazione generale destra utilizzare
la valvola T4P32C3100. In questo caso è necessario smontare e
spostare il collettore all’interno del BOX. T4P32C3100
E03 Placca di copertura con sportello magnetico per K4.3

NEW
8,80 mm
8,80 mm
Comprende:
• Viti di fissaggio

Ricambi per K4.3
Codice Finitura Conf. Prezzo
185 mm KPLE0301600 Bianca 5 € 33,00 Vedi pagina 164, oppure entra sul sito per tutte
KPLE0301M00 Cromo lucida 1 € 58,00 le informazioni di prodotto.

KPLE0301800 Silver 1 € 41,00
290 mm
KPLE0301A00 Nera Soft Touch 1 € 49,00

30 31
