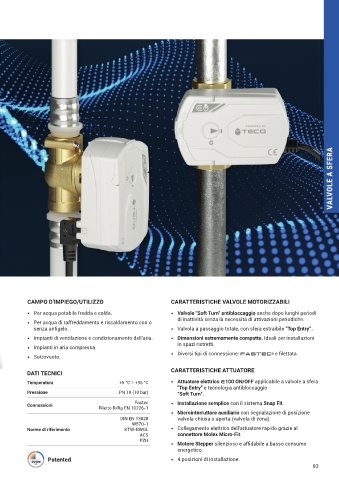

Page 85 - TECO - LISTINO 04-2024

T4 Valvole di intercettazione a sfera "TOP ENTRY"

VALVOLA A SFERA

"TOP ENTRY"

MOTORIZZABILE

T4

PREDISPOSTA PER UNA FACILE MOTORIZZAZIONE
TECNOLOGIA ANTIBLOCCAGGIO "SOFT TURN"
SFERA ESTRAIBILE "TOP ENTRY" VALVOLE A SFERA
COMPATTA

DI
PIÙ
SCOPRI
SCOPRI DI PIÙ

CAMPO D’IMPIEGO/UTILIZZO CARATTERISTICHE VALVOLE MOTORIZZABILI

• Per acqua potabile fredda e calda. • Valvole "Soft Turn" antibloccaggio anche dopo lunghi periodi
• Per acqua di raffreddamento e riscaldamento con o di inattività senza la necessità di attivazioni periodiche.
senza antigelo. • Valvola a passaggio totale, con sfera estraibile “Top Entry”.
• Impianti di ventilazione e condizionamento dell'aria. • Dimensioni estremamente compatte. Ideali per installazioni
• Impianti in aria compressa. in spazi ristretti.

• Sottovuoto. • Diversi tipi di connessione: e filettata.
CARATTERISTICHE ATTUATORE
DATI TECNICI
Temperatura +5 °C ÷ +95 °C • Attuatore elettrico 100 ON/OFF applicabile a valvole a sfera
"Top Entry" e tecnologia antibloccaggio
Pressione PN 10 (10 bar) "Soft Turn".

Fastec • Installazione semplice con il sistema Snap Fit.
Connessioni Filetto R/Rp EN 10226-1
• Microinterruttore ausiliario con segnalazione di posizione
DIN EN 13828 valvola chiusa o aperta (valvola di zona).
W570-1
Norme di riferimento KTW-BWGL • Collegamento elettrico dell'attuatore rapido grazie al
ACS connettore Molex Micro-Fit.
PZH
• Motore Stepper silenzioso e affidabile a basso consumo

energetico.
Patented • 4 posizioni di installazione.
82 83
