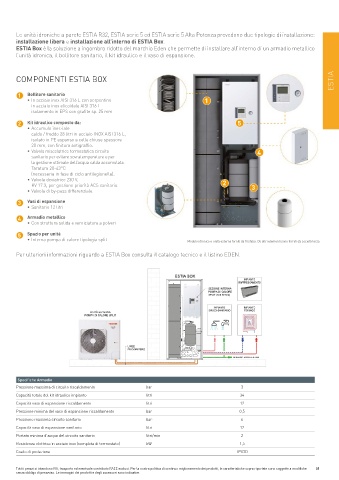

Page 51 - TOSHIBA ITALIA MULTICLIMA - LISTINO 2025

Le unità idroniche a parete ESTIA R32, ESTIA serie 5 ed ESTIA serie 5 Alta Potenza prevedono due tipologie di installazione:
installazione libera e installazione all’interno di ESTIA Box.
ESTIA Box è la soluzione a ingombro ridotto del marchio Eden che permette di installare all’interno di un armadio metallico
l’unità idronica, il bollitore sanitario, il kit idraulico e il vaso di espansione.

COMPONENTI ESTIA BOX ESTIA

1 Bollitore sanitario
• In acciaio inox AISI 316 L con serpentino 1
in acciaio inox elicoidale AISI 316 L
isolamento in EPS con grafite sp. 25 mm
2 Kit idraulico composto da: 5
• Accumulo inerziale
caldo / freddo 28 litri in acciaio INOX AISI 316 L,
isolato in PE espanso a celle chiuse spessore
20 mm, con finitura antigraffio.
• Valvola miscelatrice termostatica circuito 4
sanitario per evitare sovratemperature e per
la gestione ottimale dell’acqua calda accumulata.
Taratura 20-43°C
(necessaria in fase di ciclo antilegionella).
• Valvola deviatrice 230 V, 2
KV 17.3, per gestione priorità ACS sanitario. 3
• Valvola di by-pass differenziale.

3 Vasi di espansione
• Sanitario 12 litri
4 Armadio metallico
• Con struttura solida e verniciatura a polveri

5 Spazio per unità
• Interna pompa di calore tipologia split Modulo idronico e unità esterna forniti da Toshiba. Gli altri elementi sono forniti da società terza

Per ulteriori informazioni riguardo a ESTIA Box consulta il catalogo tecnico e il listino EDEN.

Specifiche Armadio
Pressione massima di circuito riscaldamento bar 3
Capacità totale del kit idraulico impianto litri 34
Capacità vaso di espansione riscaldamento litri 12
Pressione minima del vaso di espansione riscaldamento bar 0,5
Pressione massima circuito sanitario bar 6
Capacità vaso di espansione sanitario litri 12
Portata minima d’acqua del circuito sanitario litri/min 2
Resistenza elettrica in acciaio inox (completa di termostato) kW 1,5
Grado di protezione IPX3D
